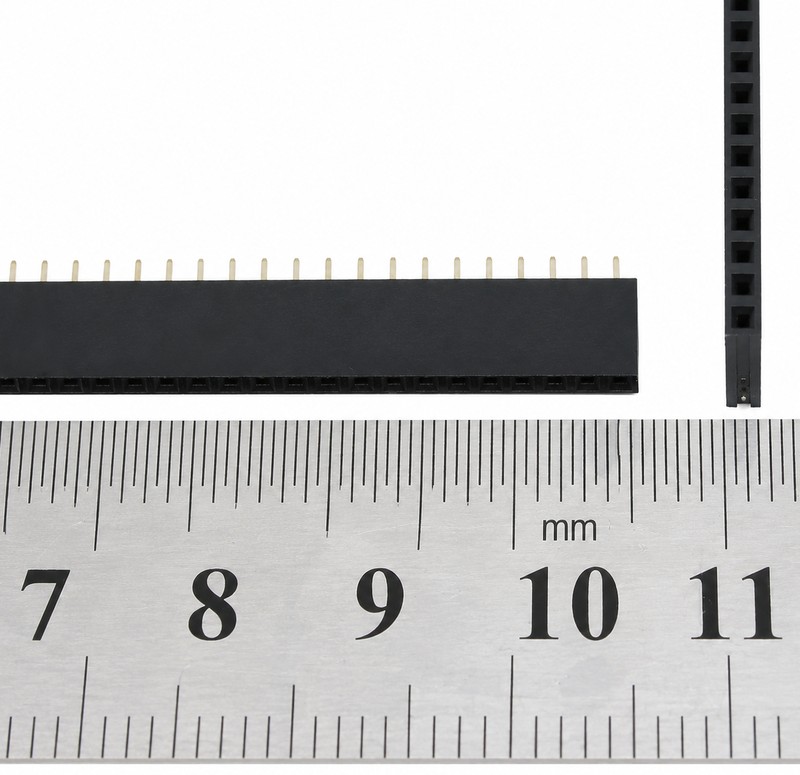

PBS-40 — це стандартний однорядний роз’єм типу «гніздо» (мама), який є абсолютно незамінним компонентом у конструюванні сучасної електроніки, прототипуванні та ремонті друкованих плат. Планка складається з 40 контактів із загальноприйнятим кроком 2.54 мм (0.1 дюйма), що робить її ідеально сумісною з більшістю мікроконтролерів (зокрема Arduino), макетних плат та периферійних модулів.

Завдяки універсальній конструкції, цю гребінку можна легко адаптувати під ваші потреби, відрізавши необхідну кількість контактів. Роз’єм призначений для наскрізного монтажу (DIP) на плату та забезпечує надійне з’єднання при використанні відповідних штирьових роз’ємів (PLS) або дротів Dupont.

Основні технічні характеристики:

• Тип роз’єму: Гніздо (Female / «мама»).

• Серія: PBS (однорядний).

• Кількість контактів (пінів): 40 шт.

• Крок між контактами: 2.54 мм.

• Тип монтажу: Наскрізний на друковану плату (DIP / THT).

• Матеріал контактів: Мідний сплав (луджений).

• Орієнтація: Прямий (вертикальний).

Де найчастіше використовується:

• Створення посадкових місць для підключення модулів (Wi-Fi, Bluetooth, датчиків) до основної плати.

• Збірка плат розширення (Shields) для Arduino, Raspberry Pi, ESP32.

• Прототипування пристроїв на макетних платах.

• Організація знімних з’єднань між кількома друкованими платами в одному корпусі.

Порада від майстра: На відміну від штирьових «тат» (PLS), які легко ламаються по насічках, гнізда PBS різати складніше. Якщо ви спробуєте просто відкусити потрібну кількість кусачками, пластик трісне і пошкодить сусідній контакт. Правильний спосіб: завжди жертвуйте одним піном! Якщо вам потрібне гніздо на 5 контактів, відраховуйте 5, а потім кусачками чи канцелярським ножем розрізайте пластик рівно посередині 6-го контакту. Після цього просто витягніть залишки металевого піна пінцетом, а нерівність на пластику зашліфуйте надфілем.
