60F30A 60A300V ультрашвидкий випрямний діод

60F30A 60A300V ультрашвидкий випрямний діод

Ультрашвидкий діод 60F30A — це потужний напівпровідниковий компонент, спеціально розроблений для роботи у високочастотних силових ланцюгах. Він здатен витримувати постійний прямий струм до 60 Ампер та зворотну напругу до 300 Вольт. Головною перевагою цього діода є мінімальний час зворотного відновлення (Ultra-Fast Recovery), що робить його ідеальним для роботи з імпульсними високочастотними струмами без значних втрат потужності.

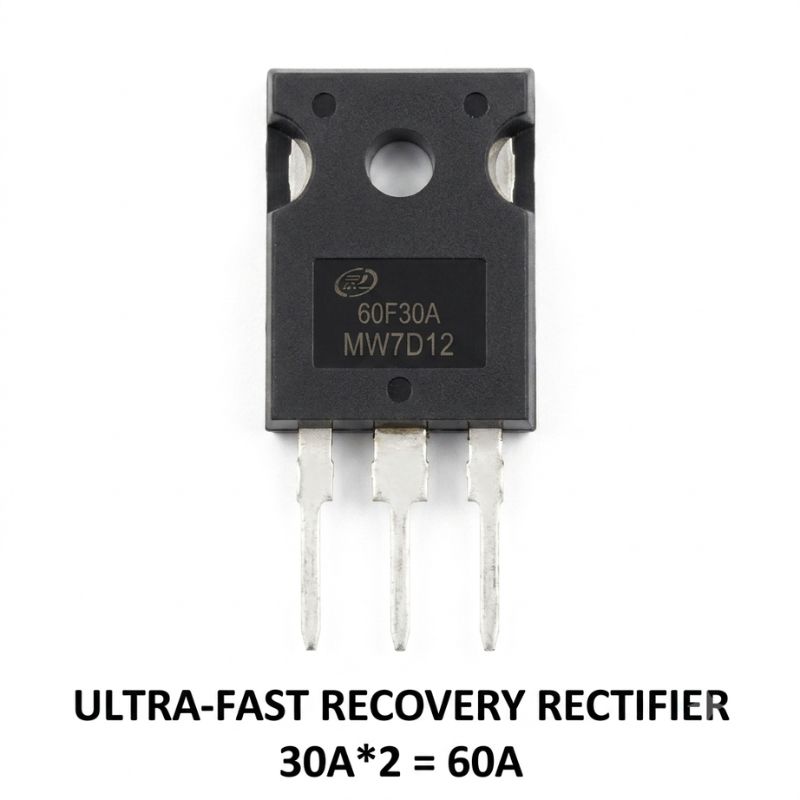

Діод випускається у стандартному масивному корпусі TO-247 (або аналогічному TO-3P), який забезпечує велику площу контакту з радіатором для ефективного відведення тепла. Завдяки низькому падінню напруги у прямому напрямку, він демонструє високий коефіцієнт корисної дії та знижене тепловиділення під час роботи на максимальних навантаженнях.

Основні технічні характеристики:

• Модель: 60F30A (F60A300V).

• Тип діода: Ультрашвидкий випрямний (Ultra-Fast Recovery Rectifier).

• Максимальний прямий струм (If): 60 А.

• Максимальна зворотна напруга (Vrrm): 300 В.

• Тип монтажу: THT (вивідний, під пайку).

• Корпус: TO-247 (TO-3P).

• Особливості: Низьке падіння напруги, мінімальний час відновлення.

Де найчастіше використовується:

• Ремонт та виробництво зварювальних апаратів (інверторів).

• Потужні імпульсні блоки живлення (SMPS) та джерела безперебійного живлення (UPS).

• Схеми корекції коефіцієнта потужності (PFC).

• Індукційні нагрівачі та системи керування потужними електродвигунами.

Порада від майстра: Хоча діод має ультрашвидкі характеристики та низьке падіння напруги, при струмах, наближених до 60А, він буде виділяти десятки Ват тепла. Його категорично заборонено вмикати без масивного радіатора! Обов’язково використовуйте якісну термопасту (наприклад, GD900 або MX-4), а якщо радіатор спільний для кількох компонентів — ізолюючу прокладку (слюду, номакон або кераміку). Також, якщо у вашому зварювальному апараті такі діоди стоять паралельно (по 2-3 штуки), і один згорів — міняти потрібно одразу всі діоди у плечі на компоненти з однієї партії, інакше через різницю внутрішнього опору новий діод знову вийде з ладу.
