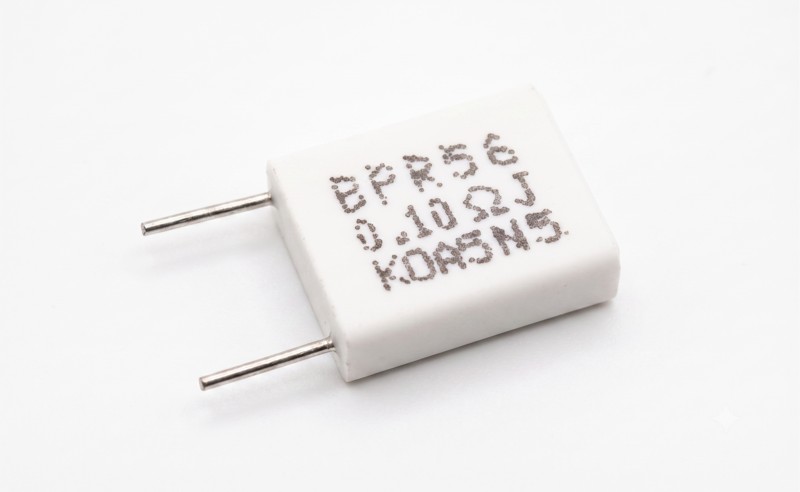

Резистор цементний 0.1 Ом 5 Вт BPR56

Резистор цементний 0.1 Ом 5 Вт BPR56

Цементний резистор BPR56 0.1 Ом (5 Вт) — це потужний пасивний електронний компонент, елемент якого поміщений у вогнетривкий керамічний (цементний) корпус. Така конструкція забезпечує чудову теплоємність, високу стабільність опору при нагріванні та абсолютну пожежну безпеку (при критичному перевантаженні резистор не спалахує, а просто йде в обрив).

Завдяки наднизькому номіналу опору (всього 0.1 Ом), ця деталь найчастіше використовується не для обмеження струму, а як струмовий шунт (датчик струму) у вимірювальних ланцюгах, а також у вихідних каскадах потужних підсилювачів звукової частоти (УМЗЧ), оскільки резистори серії BPR56 мають низьку паразитну індуктивність.

Основні технічні характеристики:

• Тип резистора: Потужний (цементний/керамічний).

• Серія: BPR56 (низькоіндуктивний).

• Номінальний опір: 0.1 Ом.

• Максимальна потужність розсіювання: 5 Вт.

• Матеріал корпусу: Вогнестійка кераміка.

• Монтаж: В отвори на друкованій платі (THT), радіальні або аксіальні виводи.

Де найчастіше використовується:

• Вимірювальні шунти у лабораторних блоках живлення та зарядних пристроях.

• Емітерні ланцюги вихідних транзисторів у потужних аудіопідсилювачах.

• Системи захисту від перевантажень за струмом (датчики струму).

• Контролери заряду та плати управління електродвигунами.

Порада від майстра: Оскільки це потужний резистор, у робочому режимі він буде сильно нагріватися — це його нормальний стан. При монтажі на друковану плату обов’язково залишайте зазор 2-3 міліметри між корпусом резистора та текстолітом. Якщо припаяти його впритул, з часом плата під ним потемніє, а лак обгорить. Також пам’ятайте закон Ома при використанні його як струмового шунта: розсіювана потужність обчислюється за формулою $P = I^2 \cdot R$. Для резистора 0.1 Ом та потужності 5 Вт максимальний довготривалий струм, який можна через нього пропустити, становить близько 7 Ампер ($7^2 \cdot 0.1 = 4.9$ Вт). Якщо пустити 10 Ампер, він згорить.
