Реле струму 12В, регульований датчик струму із трансформатором

Реле струму 12В, регульований датчик струму із трансформатором

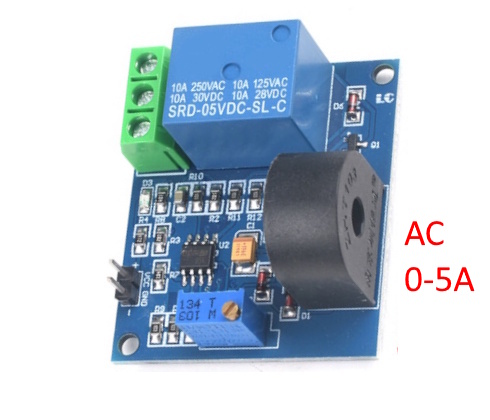

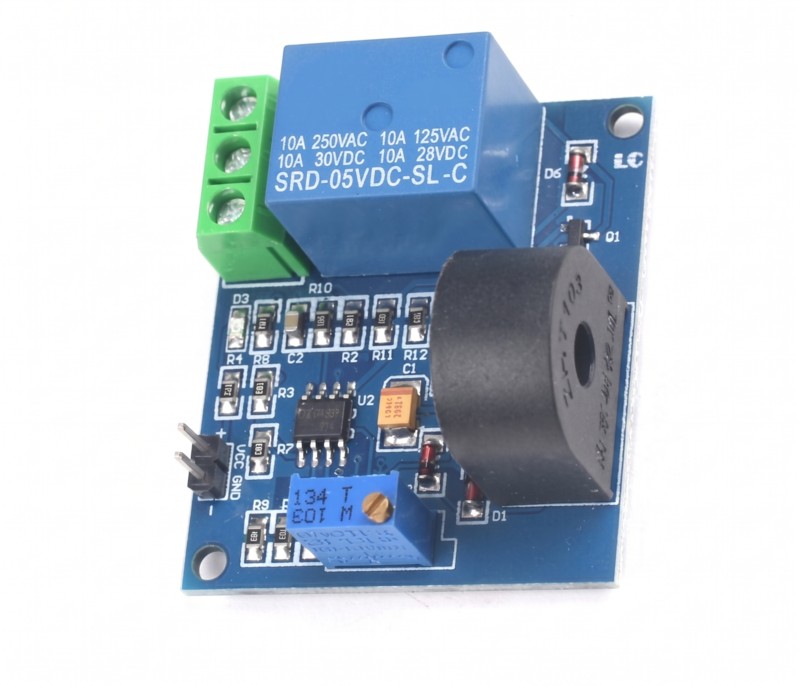

Модуль струмового захисту 12В — це надійний та компактний пристрій, призначений для безконтактного вимірювання змінного струму в мережі та автоматичного розриву ланцюга у разі виникнення перевантаження. Модуль складається з основної плати керування з електромагнітним реле та зовнішнього датчика — трансформатора струму (кільця).

Пристрій працює за простим принципом: через отвір трансформатора пропускається один дріт живлення навантаження. Якщо струм у цьому дроті перевищує встановлений поріг (який налаштовується на платі), реле миттєво спрацьовує і відключає обладнання, запобігаючи його згорянню. Сам модуль живиться від безпечної напруги 12 В (постійного струму) і є надзвичайно економічним — споживання в режимі очікування не перевищує 20 мА.

Основні технічні характеристики:

• Напруга живлення модуля: 12 В (DC).

• Струм споживання (режим очікування): до 20 мА.

• Датчик струму: Безконтактний трансформатор (котушка).

• Тип виходу: Релейний (перекидні контакти NO/NC).

• Призначення: Захист від перевантаження (Overcurrent protection).

Де найчастіше використовується:

• Захист електродвигунів, водяних насосів та компресорів від заклинювання або перевантаження.

• Моніторинг роботи потужних ТЕНів та нагрівальних елементів.

• Побудова систем “розумного дому” (автоматичне відключення ліній при перевищенні ліміту споживання).

• Системи промислової автоматики та конвеєрні стрічки.

Порада від майстра: Найголовніше правило підключення таких датчиків: крізь кільце трансформатора струму потрібно пропускати тільки один провід змінного струму (або тільки фазу «L», або тільки нуль «N»)! Якщо ви пропустите крізь кільце весь кабель (фазу і нуль разом), магнітні поля компенсують одне одного, і датчик покаже нуль, навіть якщо підключено величезне навантаження.
