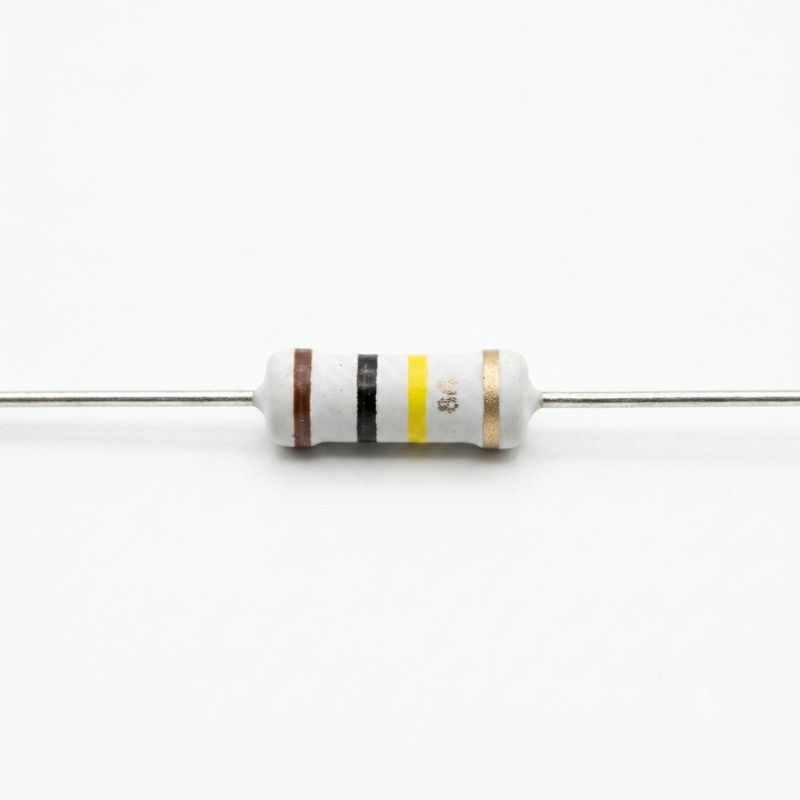

1Вт резистор 4r7 вивідний 4R7 1W

1Вт резистор 4r7 вивідний 4R7 1W

Вивідний постійний резистор номіналом 4.7 Ом (маркування 4R7) із максимальною розсіюваною потужністю 1 Вт та допуском 5% — це спеціалізований пасивний компонент для силових ланцюгів та систем захисту. Завдяки дуже низькому опору, ця деталь рідко використовується для звичайного обмеження струму. Її головне завдання — працювати як вимірювальний шунт, елемент RC-фільтра або як «запобіжний» (розривний) резистор у первинних колах імпульсних блоків живлення, який безпечно перегорає при короткому замиканні, рятуючи решту плати.

Збільшений керамічний корпус дозволяє компоненту без проблем розсіювати до 1 Вата теплової енергії. Резистор має класичні аксіальні дротяні виводи для зручного наскрізного монтажу (DIP) на друковані плати. Резистивний шар надійно захищений термостійкою емаллю, яка запобігає впливу вологи та гарантує стабільну роботу навіть при суттєвому нагріванні.

Основні технічні характеристики:

• Номінальний опір: 4.7 Ом (4R7).

• Максимальна розсіювана потужність: 1 Вт.

• Допуск (точність): ±5%.

• Тип монтажу: Наскрізний (DIP / аксіальні виводи).

• Кольорове маркування: Жовтий – Фіолетовий – Золотий – Золотий.

• Матеріал: Металоплівковий або металооксидний.

Де найчастіше використовується:

• Захисні (розривні) резистори на вході імпульсних блоків живлення та зарядних пристроїв.

• Демпферні ланцюги (RC-снабери) для захисту транзисторів від стрибків напруги.

• Емітерні резистори у вихідних каскадах потужних підсилювачів звуку.

• Струмовимірювальні шунти у простих схемах контролю навантаження.

Порада від майстра: Маркування низькоомних резисторів часто збиває з пантелику через золоті смуги. Для 4.7 Ом код читається так: Жовтий (4) – Фіолетовий (7) – Золотий (множник х0.1) – Золотий (допуск 5%). Ніколи не ставте цей резистор паралельно джерелу живлення, інакше він миттєво згорить! Щоб перевірити теплове навантаження, використовуйте лінійну формулу: потужність дорівнює квадрату струму, помноженому на опір (P = I * I * R). Наприклад, якщо через деталь протікає струм 0.3 Ампера, вона виділятиме 0.3 * 0.3 * 4.7 = 0.423 Вт тепла. Це абсолютно безпечний робочий режим для 1-ватного резистора.
