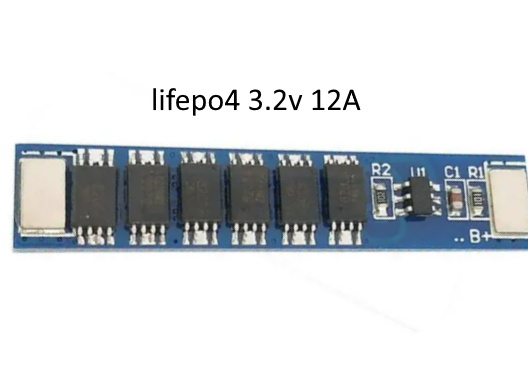

Bms 1s син плата захисту LiFePO4 3.2V 12A

Bms 1s син плата захисту LiFePO4 3.2V 12A

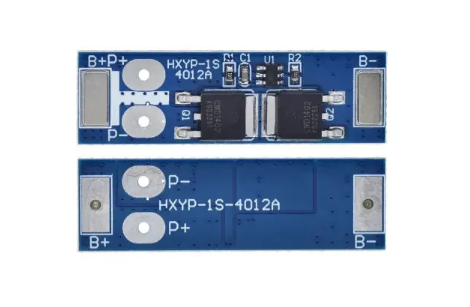

BMS (Battery Management System) 1S 12A (синя плата) — це компактний та високопотужний електронний модуль, призначений для безпечної експлуатації та подовження терміну служби одного літій-залізо-фосфатного (LiFePO4) акумулятора. Головна особливість цього модуля полягає в налаштуванні мікросхеми під специфічні пороги напруги хімії LiFePO4: номінальна напруга 3.2В (на відміну від 3.7В у звичайних Li-ion).

Модуль відіграє роль надійного запобіжника. Він миттєво відключає навантаження, якщо напруга на комірці падає до критичних 2.1В (захист від глибокого перерозряду, який руйнує хімію батареї), і зупиняє процес заряду при досягненні 3.75В (захист від перезаряду та здуття). Завдяки якісним силовим транзисторам (MOSFET), ця мініатюрна плата здатна безперервно пропускати високий робочий струм до 12 Ампер, витримуючи короткочасні пікові навантаження до 17 Ампер. Додатково вбудовано захист від короткого замикання на виході.

Основні технічні характеристики:

• Тип акумуляторів: LiFePO4 (літій-залізо-фосфат).

• Конфігурація збірки: 1S (1 акумулятор).

• Робочий струм: до 12 А (безперервний).

• Піковий струм: до 17 А (короткочасний).

• Напруга відключення при розряді (перерозряд): 2.1 В.

• Напруга відключення при заряді (перезаряд): 3.75 В.

• Функції: Захист від КЗ, перевантаження, перезаряду та перерозряду.

Де найчастіше використовується:

• Збирання потужних акумуляторів для туристичних ліхтарів та прожекторів (на базі банок 32700 або 26650).

• Живлення портативних ехолотів та рибальського обладнання.

• Створення надійних і довговічних джерел живлення для радіокерованих моделей та корабликів для прикорму.

• Заміна свинцево-кислотних акумуляторів на сучасні LiFePO4 у дитячих електромобілях (при послідовному складанні окремих 1S блоків).

Порада від майстра: Найбільша та найдорожча помилка, яку можна зробити з цією платою, — підключити її до звичайного Li-ion акумулятора (наприклад, класичного 18650 на 3.7В). Хімія Li-ion боїться розряду нижче 2.5В, а ця плата відключить навантаження лише на 2.1В, що гарантовано вб’є вашу Li-ion банку. З іншого боку, при заряджанні вона відключить живлення на 3.75В (тоді як Li-ion потрібно заряджати до 4.2В), тому батарея завжди буде недозаряджена. Використовуйте цю синю BMS виключно для LiFePO4! Також враховуйте, що струм 12А — це серйозне навантаження: використовуйте для пайки тільки товсті мідні дроти з перерізом не менше 1–1.5 мм², щоб уникнути їх розплавлення.
