Аудио усилитель TPA3118 моно 60Вт (8-24В), цифровой модуль мощности звука Class D

Аудио усилитель TPA3118 моно 60Вт (8-24В), цифровой модуль мощности звука Class D

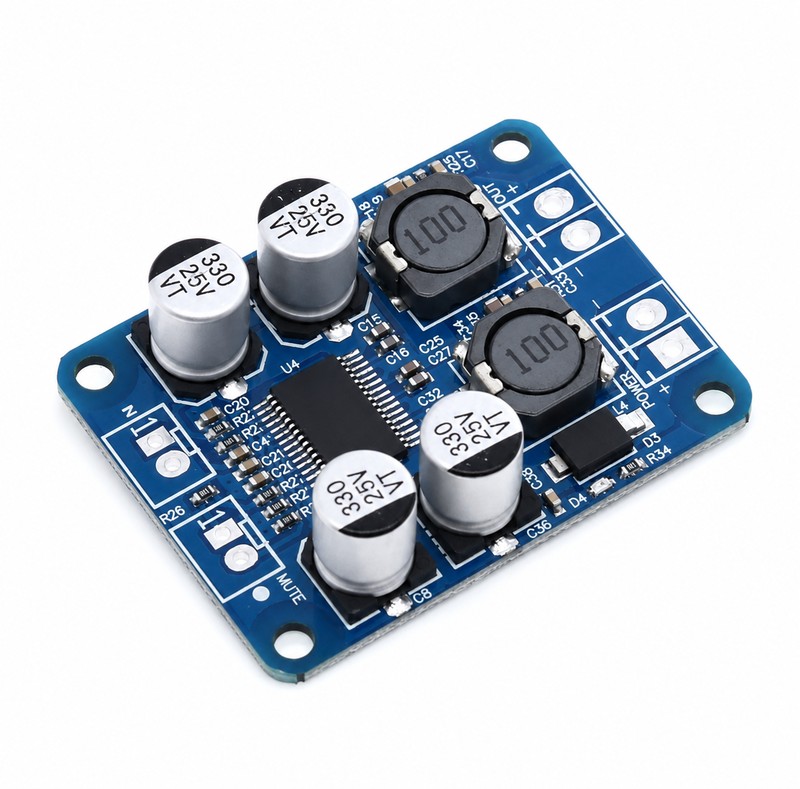

Модуль моно-усилителя на базе чипа TPA3118 — это невероятно компактное, но мощное решение для построения современных аудиосистем. Благодаря архитектуре класса D (Class D), этот усилитель отличается чрезвычайно высоким коэффициентом полезного действия (до 90%). Это означает, что почти вся потребляемая энергия преобразуется в чистый звук, а не в тепло, поэтому плата не требует массивных алюминиевых радиаторов даже при длительной работе.

Модуль собран по мостовой схеме (PBTL), что позволяет «выжать» из одной микросхемы до 60 Вт чистой выходной мощности на один канал (моно). Плата поддерживает широкий диапазон питающего напряжения от 8 до 24 В, что делает ее идеальной для портативной акустики с питанием от литиевых сборок или автомобильных аккумуляторов.

Основные технические характеристики:

• Микросхема: TPA3118 (Texas Instruments).

• Класс усилителя: D (высокоэффективный цифровой).

• Количество каналов: 1 (Моно / PBTL).

• Максимальная выходная мощность: 60 Вт.

• Напряжение питания: 8 – 24 В постоянного тока (DC).

• Сопротивление динамика (нагрузки): 4 – 8 Ом.

• Дополнительно: Вывод «MUTE» для аппаратного отключения звука.

Где чаще всего используется:

• Сборка самодельных активных сабвуферов для дома или авто.

• Создание мощных портативных Bluetooth-колонок.

• Системы оповещения (мегафоны, громкоговорители на предприятиях).

• Модернизация старых пассивных колонок.

Совет от мастера: Главное правило всех усилителей D-класса: выходная мощность напрямую зависит от напряжения и силы тока вашего блока питания! Чтобы получить заявленные 60 Вт, вам понадобится качественный блок питания на 24 Вольта и минимум 3 Ампера (желательно динамик на 4 Ом). Если вы запитаете плату от стандартного аккумулятора 12В или адаптера от роутера, максимальная мощность составит примерно 15-20 Вт. На плате также есть контакт «MUTE» — если замкнуть его, звук мгновенно отключится (удобно для подключения кнопки или микроконтроллера).
