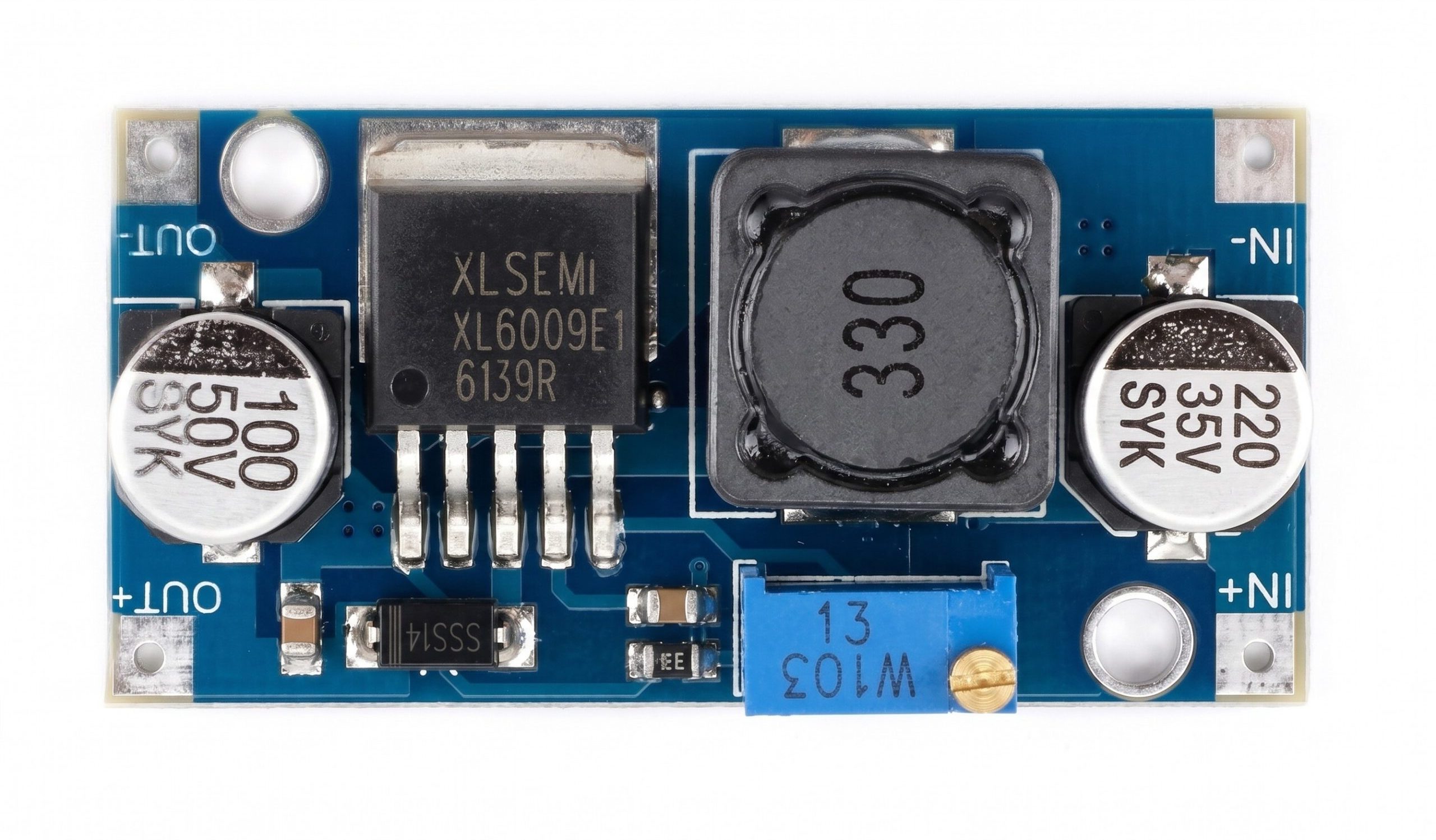

Підвищувальний перетворювач напруги XL6009 DC-DC 4A

Підвищувальний перетворювач напруги XL6009 DC-DC 4A

Потужний та надійний підвищувальний (Step-Up) модуль на базі сучасної високочастотної мікросхеми XL6009. Ця плата є більш ефективною та продуктивною альтернативою застарілим чипам (наприклад, LM2577), забезпечуючи відмінну стабільність роботи навіть під навантаженням.

Модуль створений для того, щоб легко підвищувати напругу від слабкого джерела живлення до потрібного вам рівня. Завдяки вбудованому підстроювальному резистору вихідна напруга регулюється максимально плавно і точно.

Основні сфери застосування:

• Живлення Wi-Fi роутерів та терміналів (на 9В або 12В) від стандартних Power Bank (на 5В) під час відключень світла.

• Збірка портативних зарядних пристроїв і Power Bank своїми руками.

• Живлення аудіопідсилювачів, ноутбуків та електроніки в бортовій мережі автомобіля.

• DIY-проєкти, живлення мікроконтролерів (Arduino) та світлодіодних матриць.

Технічні характеристики:

• Вхідна напруга: від 3 В до 32 В

• Вихідна напруга: від 5 В до 35 В (плавно регулюється)

• Максимальний вхідний струм: до 4 А (Увага: при тривалій роботі на високих струмах рекомендується встановити радіатор охолодження)

• Частота перетворення: 400 кГц (забезпечує менші габарити вбудованих фільтрів та високий ККД)

• Тип перетворювача: Імпульсний, підвищувальний (Step-Up)

Важливо (обов’язково до прочитання перед підключенням):

1. Відсутність захисту від переполюсовки: На платі немає вбудованого захисту від неправильного підключення. Будьте максимально уважні та суворо дотримуйтесь полярності контактів (+/-) на вході, інакше мікросхема миттєво згорить.

2. Принцип роботи: Оскільки це підвищувальний перетворювач, напруга на виході завжди має бути вищою, ніж та, що подається на вхід модуля.
