Мікросхема TLP152 оптодрайвер IGBT/MOSFET SO-6

Мікросхема TLP152, оптодрайвер IGBT/MOSFET, SO-6

Мікросхема TLP152 — це високонадійний інтегральний оптоізольований драйвер (оптодрайвер), розроблений спеціально для безпосереднього керування затворами потужних IGBT та MOSFET транзисторів. Завдяки вбудованій оптичній розв’язці, цей компонент гарантує гальванічну ізоляцію між слабкострумовою логікою (мікроконтролером) та високовольтною силовою частиною пристрою. Висока напруга ізоляції до 3750 Vrms робить його абсолютно безпечним для використання в промислових мережах.

Особливістю TLP152 є двотактний вихідний каскад (Totem pole), який здатний видавати піковий струм до ±2.5 Ампера. Цього достатньо для швидкого перезаряджання ємності затвора більшості транзисторів середньої та високої потужності без використання додаткових підсилювальних транзисторів. Крім того, драйвер має надзвичайно високу стійкість до синфазних перешкод (CMTI до ±20 кВ/мкс), що забезпечує стабільну роботу інвертора навіть у дуже “галасливих” силових ланцюгах.

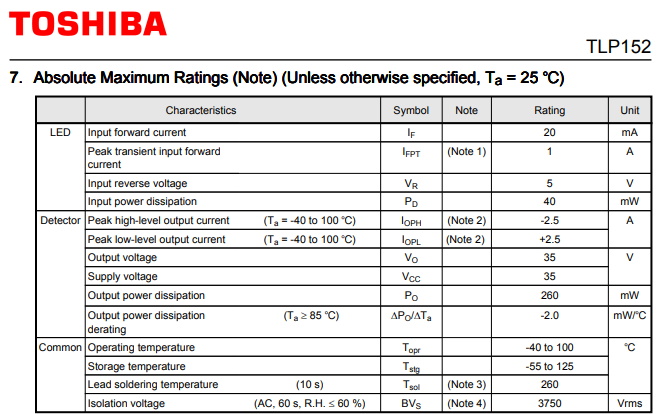

Основні технічні характеристики:

• Тип мікросхеми: Оптоізольований драйвер затвора.

• Тип виходу: Буферна логіка (Totem pole output).

• Піковий вихідний струм: ±2.5 А (максимум).

• Напруга живлення вихідного каскаду: від 10 В до 30 В.

• Струм споживання: до 3.0 мА.

• Пороговий вхідний струм (LED): 7.5 мА (макс).

• Напруга ізоляції: 3750 Vrms (мінімум).

• Стійкість до синфазних перешкод (CMTI): ±20 кВ/мкс.

• Час затримки поширення сигналу: 170-190 нс.

• Робоча температура: -40°C … +100°C.

• Корпус: SO-6 (SMD, для поверхневого монтажу).

Де найчастіше використовується:

• Зварювальні інвертори та апарати плазмового різання.

• Частотні перетворювачі для керування асинхронними двигунами.

• Сонячні інвертори та джерела безперебійного живлення (ДБЖ/UPS).

• Схеми індукційного нагріву (плити, промислові печі).

Порада від майстра: TLP152 чудово справляється з керуванням більшістю популярних транзисторів типу ТО-247 без додаткових буферів. Але пам’ятайте про золоте правило імпульсної техніки: при комутації струмів у 2.5А відбуваються дуже різкі просадки напруги на самому драйвері. Обов’язково встановлюйте керамічний блокувальний конденсатор (на 0.1 мкФ або 1 мкФ) між ніжками живлення вихідного каскаду (VCC та GND/VEE), причому якомога ближче до самого корпусу мікросхеми! Без нього драйвер може “зловити глюк” від перешкод, що призведе до пробою дорогого силового транзистора.
