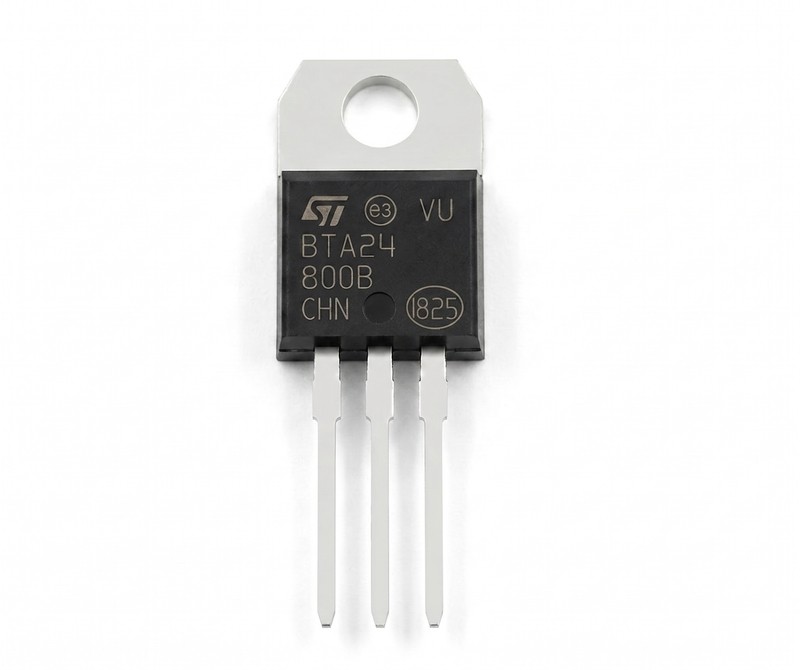

Симістор (Triac) BTA24-800B — це надпотужний напівпровідниковий прилад, призначений для двонаправленої комутації змінного струму в силових промислових та побутових електричних колах. Ця модель відрізняється вражаючими характеристиками: вона здатна витримувати високу напругу до 800 Вольт та комутувати величезний робочий струм до 25 Ампер, що дозволяє керувати навантаженням потужністю понад 5 кВт (при 220В).

Ключова особливість цієї деталі прихована у маркуванні «BTA». На відміну від серії BTB, симістори BTA мають внутрішню електричну ізоляцію металевого фланця (витримує пробій до 2500В). Це означає, що фланець електрично відв’язаний від силових контактів, і симістор можна прикручувати безпосередньо до загального заземленого радіатора без використання слюдяних, силіконових чи керамічних діелектричних прокладок. Індекс «B» вказує на стандартний струм керування затвором (Igt = 50 мА).

Основні технічні характеристики:

• Тип приладу: Симістор (симетричний тиристор / Triac).

• Максимальна напруга в закритому стані (Vdrm): 800 В.

• Максимальний робочий струм (It(rms)): 25 А.

• Струм керування затвором (Igt): 50 мА.

• Піковий ударний струм (Itsm): до 260 А (короткочасно).

• Ізоляція фланця: Є (внутрішня, до 2500 В).

• Корпус: TO-220AB (3 контакти).

Де найчастіше використовується:

• Потужні промислові та побутові регулятори напруги (диммери).

• Керування масивними нагрівальними елементами (ТЕНами у бойлерах, електропечах, саунах).

• Реле твердотільного типу (Solid State Relay) великої потужності.

• Плати керування потужними асинхронними та колекторними електродвигунами.

Порада від майстра: Симістор BTA24-800B — це справжній «монстр» у компактному корпусі TO-220. Однак, комутація струму в 20-25 Ампер неминуче призводить до значного тепловиділення на кристалі (близько 20-25 Вт тепла). Незважаючи на те, що фланець ізольований і не потребує слюдяної прокладки (яка погіршує теплопередачу), використання якісної термопасти та масивного алюмінієвого радіатора є абсолютно обов’язковим! Без радіатора цей симістор витримає максимум 2-3 Ампера, після чого згорить від теплового пробою. Для надійного керування цим симістором від мікроконтролера використовуйте оптоізолятори без детектора нуля (наприклад, MOC3021) для фазового керування, або з детектором (MOC3041) для простого вмикання ТЕНів.
