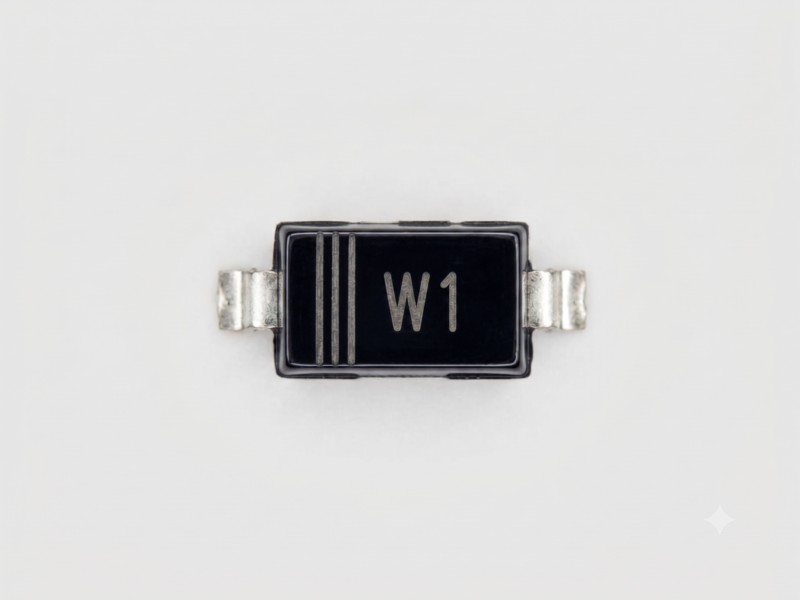

SMD стабілітрон BZT52C2V7 (номінальна напруга 2.6-2.7В, потужність 350 мВт) — це мініатюрний напівпровідниковий діод для поверхневого монтажу, призначений для стабілізації низьких напруг та захисту чутливих мікросхем. Компонент виготовлено у компактному корпусі SOD-123, на який нанесено стандартне кодове маркування W1.

Цей стабілітрон забезпечує опорну напругу в діапазоні 2.6 – 2.7 Вольта. Такі низьковольтні компоненти є незамінними у сучасній цифровій електроніці, де використовується логіка з живленням 3.3В або 2.5В. Максимальна розсіювана потужність становить 350 мВт, що дозволяє застосовувати його як обмежувач напруги на сигнальних лініях, джерело опорної напруги для АЦП/ЦАП та в малопотужних параметричних стабілізаторах.

Основні технічні характеристики:

• Тип компонента: SMD стабілітрон (Zener diode).

• Маркування на корпусі: W1.

• Повна модель: BZT52C2V7.

• Напруга стабілізації (Vz): ~2.6 – 2.7 В.

• Максимальна потужність (Pd): 350 мВт (0.35 Вт).

• Тип корпусу: SOD-123 (поверхневий монтаж).

Де найчастіше використовується:

• Захист низьковольтових сигнальних ліній (наприклад, USB, I2C, SPI) від мікроперенапруг.

• Формування опорної напруги для аналого-цифрових перетворювачів (АЦП) у мікроконтролерах.

• Захист чутливих сенсорів та датчиків із живленням 2.5В або 3.3В.

• Ремонт материнських плат, планшетів та портативної електроніки (ланцюги живлення процесорів).

Порада від майстра: Робота з низьковольтними стабілітронами (до 5 Вольт) має одну критичну фізичну особливість: у них переважає тунельний ефект (а не лавинний пробій), через що їхня вольт-амперна характеристика має дуже «м’яке» коліно. Це означає, що напруга стабілізації (ті самі 2.6-2.7В) сильно залежить від струму, який через нього протікає. Якщо ви подасте на нього струм 1 мА, напруга може просісти до 2.2В, а при 20 мА — піднятися до 2.8В. Щоб отримати паспортні значення, необхідно точно розрахувати баластний резистор, задавши тестовий струм, вказаний у даташиті (зазвичай це 5 мА). І пам’ятайте про полярність: стабілітрон вмикається катодом (смужка біля маркування W1) до плюса.
