Реле 12В HK19F

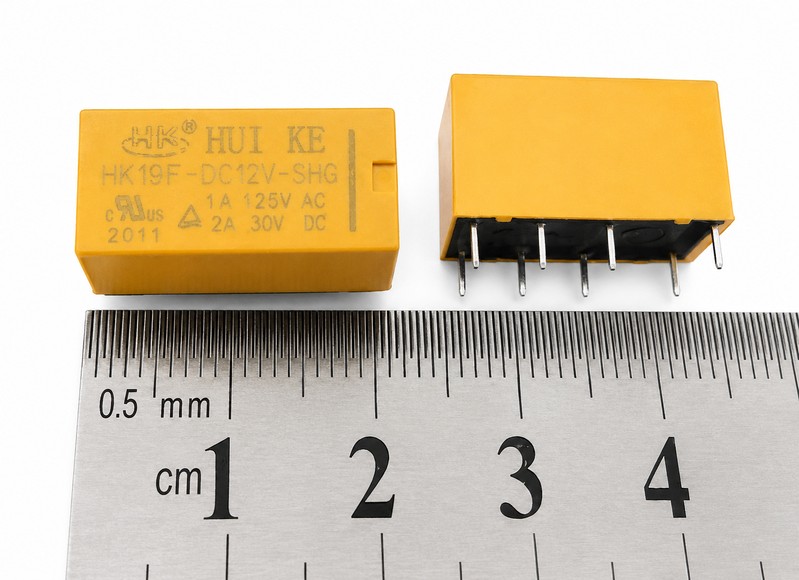

HK19F 12V електромагнітне реле 1A 125V (8 pin), сигнальне проміжне (HK19F-DC12V-SHG)

Мініатюрне електромагнітне реле HK19F (маркування HK19F-DC12V-SHG) — це високоякісне сигнальне (проміжне) реле з напругою керування котушкою 12 Вольт. Завдяки своїм мікроскопічним розмірам (формат DIP) та стандартній робочій напрузі 12В, воно є ідеальним компонентом для ремонту автомобільної електроніки, охоронних сигналізацій та промислової автоматики.

Головна перевага цього реле — конфігурація контактів DPDT (Double Pole Double Throw). Воно має 8 виводів (2 на котушку і 6 на контакти), що дозволяє йому одночасно і незалежно перемикати відразу два різні ланцюги. Реле розраховане на комутацію слабкострумових навантажень: максимальний струм становить 1 А при напрузі 125 В змінного струму (AC) або 2 А при 30 В постійного струму (DC). Воно забезпечує надійну гальванічну розв’язку між керуючою платою та виконавчим механізмом.

Основні технічні характеристики:

• Модель: HK19F-DC12V-SHG.

• Напруга керування (котушки): 12 В (DC).

• Конфігурація контактів: DPDT (2 незалежні групи на перемикання).

• Кількість виводів: 8 pin (під пайку на плату).

• Граничний струм комутації (AC): 1 А при 125 В.

• Граничний струм комутації (DC): 2 А при 30 В.

• Тип реле: Електромагнітне, сигнальне (телекомунікаційне).

Де найчастіше використовується:

• Ремонт автомобільних плат керування та модулів центрального замка.

• Робота в якості проміжного реле в системах промислової автоматики на 12В.

• Комутація слабкострумових аудіо- та відеосигналів без спотворень.

• Ремонт медичної техніки та телекомунікаційного обладнання.

Порада від майстра: Як і у випадку з 5-вольтовою версією, запам’ятайте головне правило: це сигнальне реле, а не силове! Ніколи не намагайтеся підключати через його тонкі контакти прилади на 220В (лампочки, ТЕНи чи двигуни) — контакти миттєво згорять. Воно створене лише для передачі інформаційних сигналів або слабких струмів (до 1-2А). Також при підключенні котушки реле до транзисторного ключа керування, обов’язково встановлюйте паралельно котушці зворотний діод (наприклад, 1N4148 або 1N4007), щоб захистити транзистор від пробою струмом самоіндукції під час вимкнення 12В.
