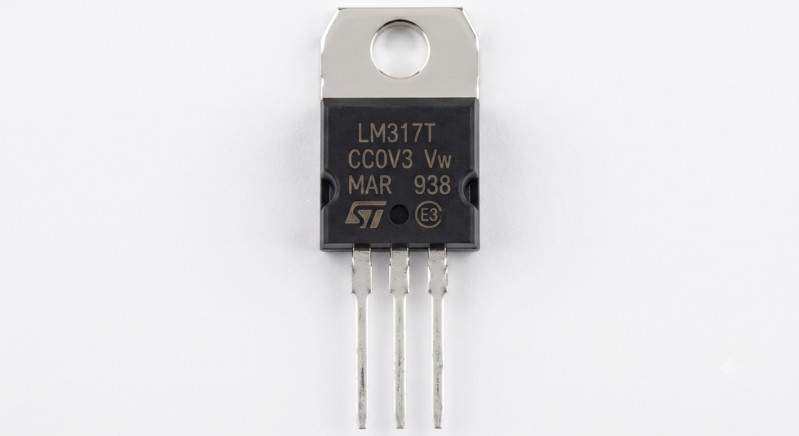

LM317 мікросхема, регульований лінійний стабілізатор напруги 1.2-37В 1.5А, корпус TO-220

Мікросхема LM317 (найчастіше маркується як LM317T) — це, мабуть, найвідоміший та найуніверсальніший у світі регульований лінійний стабілізатор позитивної напруги. На відміну від мікросхем із фіксованим виходом (як серія 78xx), LM317 дозволяє плавно та точно налаштовувати вихідну напругу в дуже широкому діапазоні — від 1.2 В до 37 В. Для цього потрібні лише два зовнішні компоненти (один постійний та один змінний резистор).

Компонент виконаний у стандартному вивідному корпусі TO-220, призначеному для кріплення на тепловідвідний радіатор. Мікросхема здатна забезпечити струм навантаження до 1.5 Ампера, що робить її ідеальним “серцем” для побудови надійних лабораторних блоків живлення, зарядних пристроїв та драйверів для світлодіодів. Вона оснащена внутрішнім обмеженням струму, тепловим захистом та захистом безпечної зони (SOA), що робить її надзвичайно стійкою до вигоряння при експериментах.

Основні технічні характеристики:

• Модель: LM317 / LM317T.

• Діапазон вихідної напруги: 1.2 В – 37 В (плавно регулюється).

• Максимальний вихідний струм: до 1.5 А (з використанням радіатора).

• Максимальна вхідна напруга: до 40 В.

• Падіння напруги (Dropout): ~2 В – 3 В.

• Тип корпусу: TO-220 (вивідний).

• Захист: Від короткого замикання та теплового перевантаження.

Де найчастіше використовується:

• Створення регульованих лабораторних блоків живлення для радіоаматорів.

• Проектування зарядних пристроїв зі стабільним струмом або напругою (для Li-Ion, свинцевих та NiCd акумуляторів).

• Виготовлення простих драйверів струму для потужних світлодіодів.

• Ремонт різноманітної побутової електроніки, де потрібна нестандартна напруга (наприклад, 3.3В, 9В або 14В).

Порада від майстра: Найпоширеніше запитання новачків: “Чому напруга регулюється, але не опускається до нуля?”. Це особливість внутрішньої опорної напруги мікросхеми, її мінімальний поріг — 1.25 Вольта. Також пам’ятайте про тепловідведення! Якщо на вхід подати 24В, а на виході встановити 5В при струмі 1А, мікросхемі доведеться розсіяти 19 Ватт тепла. Без великого алюмінієвого радіатора (з термопастою) вона миттєво перегріється і піде в захист. І не забувайте: вхідна напруга завжди має бути хоча б на 2-3 Вольта вищою, ніж бажана вихідна.
