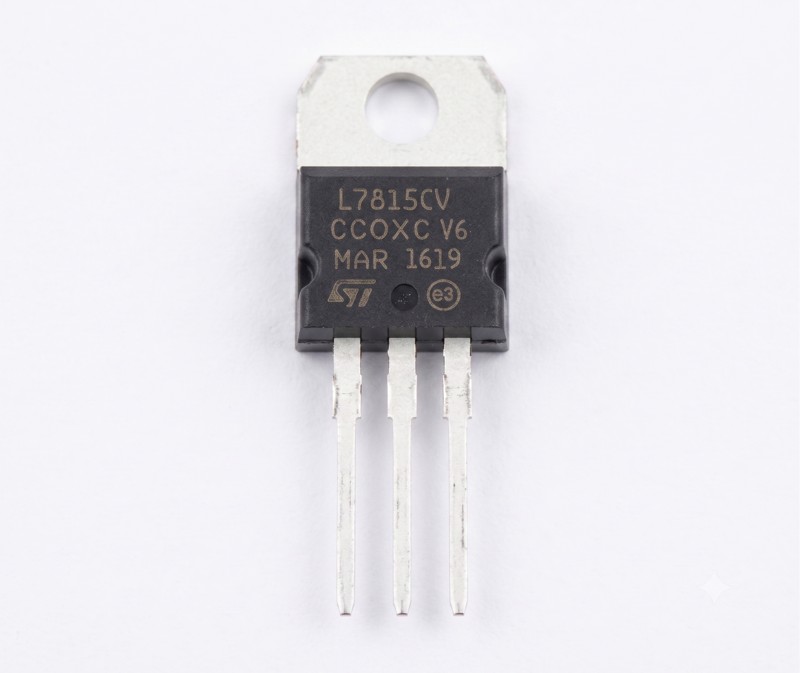

L7815CV мікросхема, лінійний стабілізатор напруги 15В 1.5А, корпус TO-220

L7815CV мікросхема, лінійний стабілізатор напруги 15В 1.5А, корпус TO-220

Мікросхема L7815CV — це класичний та надзвичайно поширений лінійний стабілізатор позитивної напруги. Його головна функція — перетворення вищої та нестабільної вхідної напруги (зазвичай від 17В до 35В) у стабільні та чисті 15 Вольт на виході. Завдяки низькому рівню шумів, ця мікросхема є галузевим стандартом для побудови якісних блоків живлення в аудіоапаратурі, вимірювальних приладах та промисловій автоматиці.

Деталь виконана у масивному вивідному корпусі TO-220, який спеціально розроблений для кріплення на металевий радіатор. За умови правильного охолодження, стабілізатор здатен видавати струм до 1.5 Ампера. Мікросхема є практично «невбиванною» завдяки вбудованому комплексу захистів: вона має теплову автоматичну зупинку (Thermal Shutdown), захист від короткого замикання на виході та вбудоване обмеження безпечної зони роботи (SOA) для вихідного транзистора.

Основні технічні характеристики:

• Модель: L7815CV (серія 7815).

• Вихідна стабілізована напруга: 15 В.

• Максимальний вихідний струм: до 1.5 А (за умови встановлення на радіатор).

• Діапазон вхідної напруги: 17 В – 35 В.

• Тип корпусу: TO-220 (вивідний, для наскрізного монтажу).

• Вбудовані захисти: Від перегріву, перевантаження та КЗ.

Де найчастіше використовується:

• Аудіоапаратура: створення ідеально чистого живлення для операційних підсилювачів, еквалайзерів та мікшерів (часто працює в парі з L7915 для двополярного живлення).

• Промислова електроніка: живлення датчиків, реле та контролерів від стандартної шини 24В.

• Лабораторні та саморобні лінійні блоки живлення.

• Схеми зарядки та керування свинцево-кислотними акумуляторами.

Порада від майстра: В характеристиках вказано максимальний струм 1.5А, але тут є фізична пастка, в яку потрапляють усі новачки! Лінійний стабілізатор працює як “розумний резистор” і перетворює зайву напругу на тепло. Якщо ви подасте на вхід 24В і підключите навантаження всього на 1А, мікросхемі доведеться розсіяти 9 Ватт тепла (24В – 15В = 9В падіння; 9В * 1А = 9 Вт). Без радіатора корпус TO-220 може розсіяти максимум 1.5-2 Вт, після чого він розжариться і спрацює тепловий захист. Тому при великих перепадах напруги обов’язково садіть мікросхему на масивний алюмінієвий радіатор через термопасту! Також не забувайте ставити керамічні конденсатори на вхід (0.33 мкФ) та вихід (0.1 мкФ) якомога ближче до ніжок, щоб стабілізатор не перейшов у режим самозбудження (генерації шумів).
