Діод 40CPQ100

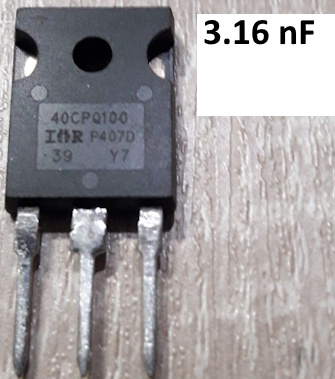

Діод 40CPQ100 (STPS40H100CW) Шотткі 40A 100В, здвоєний силовий випрямний, корпус TO-247

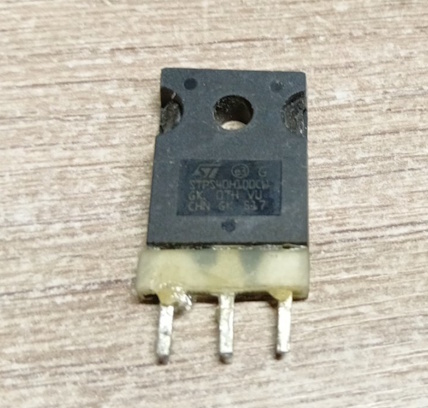

Силовий діод Шотткі 40CPQ100 (аналог STPS40H100CW) — це високоефективний напівпровідниковий прилад, розроблений для роботи в потужних високочастотних ланцюгах. Його головна перевага — надзвичайно низьке падіння напруги у прямому напрямку (Low Forward Voltage Drop) та миттєва швидкість перемикання, що суттєво зменшує втрати енергії та нагрівання компонента порівняно зі звичайними випрямними діодами.

Конструктивно деталь являє собою збірку з двох діодів зі спільним катодом, розміщених у масивному тепловідвідному корпусі TO-247. Загальний максимальний прямий струм для збірки становить 40 Ампер (по 20А на кожен внутрішній діод), а максимальна зворотна напруга сягає 100 Вольт. Це робить його ідеальним рішенням для вторинного випрямлення у потужних імпульсних джерелах живлення.

Основні технічні характеристики:

• Модель: 40CPQ100 (повний аналог STPS40H100CW).

• Тип: Здвоєний діод Шотткі (загальний катод).

• Максимальний прямий струм (сумарний): 40 А.

• Прямий струм на один діод: 20 А.

• Максимальна зворотна напруга: 100 В.

• Корпус: TO-247 (вивідний, під радіатор).

Де найчастіше використовується:

• Ремонт комп’ютерних блоків живлення (ATX) та серверних ДБЖ (вихідні каскади випрямлення).

• Відновлення зварювальних інверторів та потужних зарядних пристроїв для АКБ.

• Побудова високоефективних DC-DC перетворювачів напруги.

• Захист сонячних панелей від зворотного струму (в якості bypass-діода завдяки низькому падінню напруги).

Порада від майстра: Найчастіша помилка новачків — спроба пропустити всі 40 Ампер через один крайній вивід. Пам’ятайте, що всередині знаходяться два діоди по 20А! Для отримання заявлених 40А необхідно “запаралелити” крайні ніжки (аноди). Другий важливий нюанс: металева підкладка корпусу TO-247 електрично з’єднана з центральним виводом (катодом). Якщо ви встановлюєте кілька таких діодів на один загальний алюмінієвий радіатор, обов’язково використовуйте термопровідні ізоляційні прокладки (слюду або силікон) та пластикові шайби для гвинтів, інакше виникне коротке замикання!
