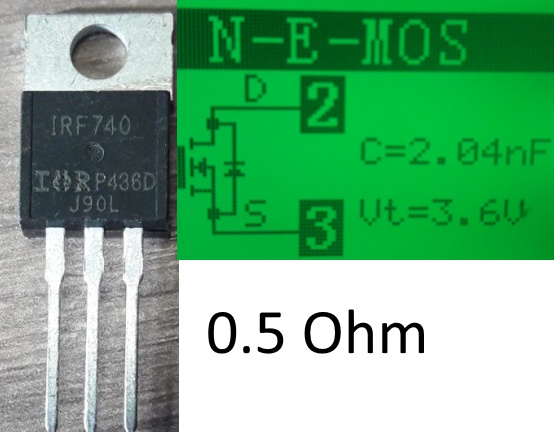

Транзистор IRF740 MOSFET N-Ch 400V 10A TO-220

Транзистор IRF740 MOSFET N-Ch 400V 10A TO-220

Силовий польовий транзистор IRF740 — це справжня класика та один із найпопулярніших високовольтних N-канальних MOSFET на ринку радіоелектроніки. Він розроблений для комутації високих напруг (до 400 Вольт) при струмах до 10 Ампер. Завдяки оптимальному балансу характеристик, цей транзистор є базовим компонентом для ремонту та проєктування більшості імпульсних джерел живлення середньої потужності.

IRF740 відрізняється високою швидкістю перемикання (час наростання всього 27 ns) та відносно невеликою ємністю затвора (330 pF), що значно полегшує роботу мікросхем-драйверів і дозволяє ефективно використовувати його у високочастотних перетворювачах. Опір відкритого каналу становить 0.55 Ом, що є чудовим показником для 400-вольтового транзистора цього покоління. Компонент виконаний у стандартному корпусі TO-220 для зручного монтажу на радіатор.

Основні технічні характеристики:

• Модель: IRF740 (IRF740PBF).

• Тип транзистора: N-канальний MOSFET.

• Максимальна напруга сток-витік (|Uds|): 400 В.

• Максимальний постійний струм стоку (|Id|): 10 А.

• Опір відкритого каналу (Rds): 0.55 Ом.

• Час перемикання (наростання / tr): 27 ns.

• Вхідна ємність затвора (Ciss): 330 pF.

• Максимальна розсіювана потужність (Pd): 125 Вт.

• Корпус: TO-220 (вивідний, для монтажу THT).

Де найчастіше використовується:

• Ремонт імпульсних блоків живлення (ІБЖ / SMPS) у телевізорах, комп’ютерах та моніторах.

• Мережеві перетворювачі напруги та електронні баласти для ламп.

• Системи управління електродвигунами (в схемах з напругою 110-220В).

• Саморобні високовольтні генератори (котушки Тесла, генератори Маркса) та індукційні нагрівачі початкового рівня.

Порада від майстра: Оскільки IRF740 — це високовольтний транзистор, він зазвичай працює в первинній (гарячій) частині блоку живлення, де напруга випрямленої мережі становить близько 310-320 Вольт. Пам’ятайте, що металевий фланець корпусу TO-220 електрично з’єднаний зі стоком (Drain), і на ньому також буде ця небезпечна напруга! Якщо ви встановлюєте його на загальний радіатор, обов’язково використовуйте теплопровідну ізоляційну прокладку (слюду або силікон) та пластикову діелектричну втулку для гвинта. Будь-яке замикання фланця на землю призведе до миттєвого вибуху компонента.
