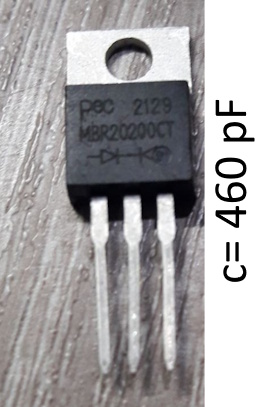

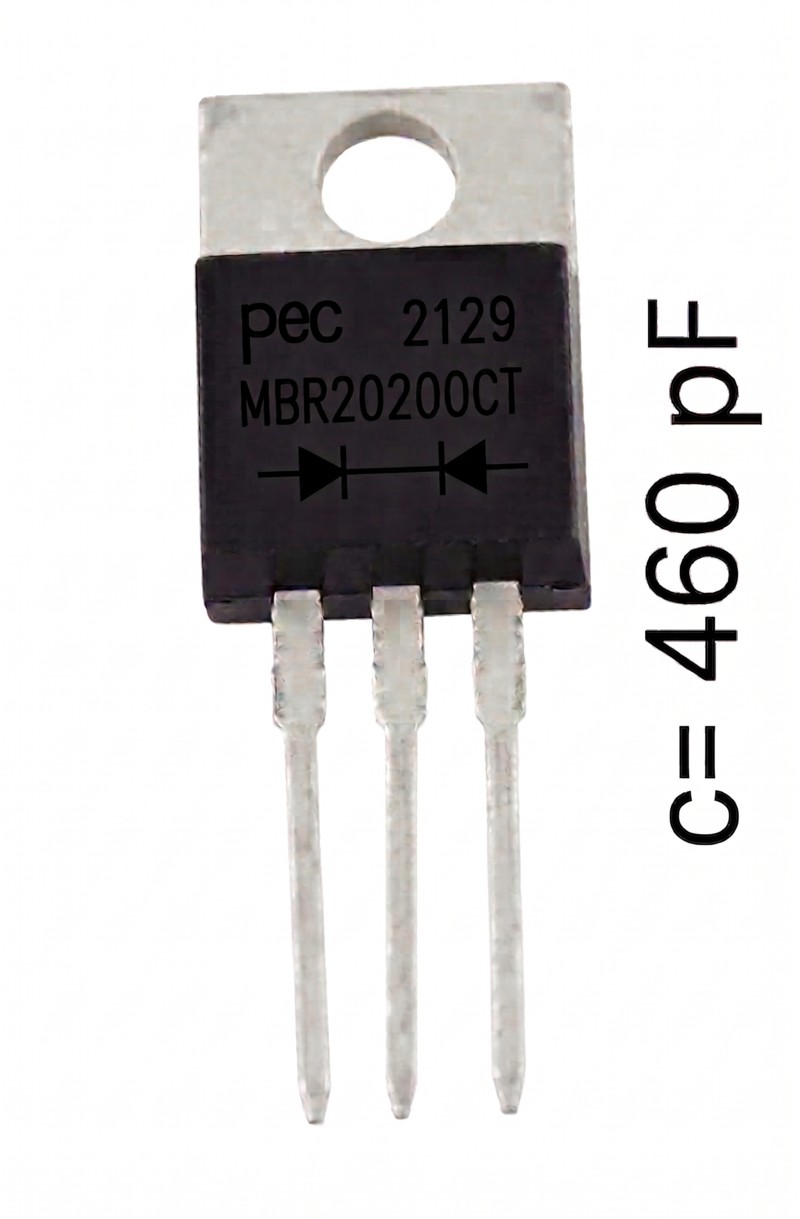

MBR20200CT діод Шотткі 20А 200В TO-220

MBR20200CT діод Шотткі 20А 200В TO-220

MBR20200CT — це потужна напівпровідникова збірка, що складається з двох високочастотних діодів Шотткі, з’єднаних за схемою зі спільним катодом. Цей компонент розроблений спеціально для роботи в імпульсних колах, де критично важливі мінімальний час відновлення та низьке падіння напруги у прямому напрямку. На відміну від стандартних випрямних діодів, діоди Шотткі забезпечують значно вищий ККД і менше нагріваються при перетворенні великих струмів.

Збірка здатна витримувати високу зворотну напругу до 200 Вольт та пропускати через себе сумарний прямий струм до 20 Ампер. Компонент виконаний у стандартному корпусі TO-220 (3 виводи: Анод 1, Спільний Катод, Анод 2), який має металевий фланець для зручного кріплення на радіатор охолодження. MBR20200CT є незамінним елементом у конструюванні та ремонті сучасних потужних джерел живлення.

Основні технічні характеристики:

• Тип компонента: Діод Шотткі (Schottky Barrier Rectifier).

• Конфігурація: Подвійний діод зі спільним катодом (Common Cathode).

• Модель: MBR20200CT.

• Максимальний прямий струм (If): 20 А сумарно (по 10 А на кожен діод).

• Максимальна зворотна напруга (Vrrm): 200 В.

• Падіння напруги у прямому напрямку (Vf): близько 0.85 – 0.9 В (при струмі 10А).

• Тип корпусу: TO-220 (наскрізний монтаж).

Де найчастіше використовується:

• Вихідні випрямлячі в комп’ютерних блоках живлення (ATX) та промислових імпульсних джерелах (SMPS).

• Потужні DC-DC перетворювачі напруги (як випрямний або зворотний діод).

• Системи захисту від переполюсовки (неправильного підключення акумулятора).

• Сонячна енергетика (як байпасні або розв’язуючі діоди для сонячних панелей).

Порада від майстра: Зверніть увагу на два дуже важливих моменти! Перше: заявлені 20 Ампер — це сумарний струм для всієї збірки. Кожен із двох внутрішніх діодів розрахований максимум на 10 Ампер. Якщо вам потрібно випрямити струм 20А однією лінією, просто з’єднайте обидва крайні виводи (аноди) разом. Друге: металевий фланець (спинка) корпусу TO-220 у цієї мікросхеми фізично з’єднаний із середньою ніжкою (спільним катодом). Якщо ви плануєте прикручувати цей діод на один спільний радіатор з іншими транзисторами чи діодами, обов’язково використовуйте ізолюючу силіконову або слюдяну прокладку та пластикову втулку для гвинта, інакше ви отримаєте коротке замикання через радіатор!
