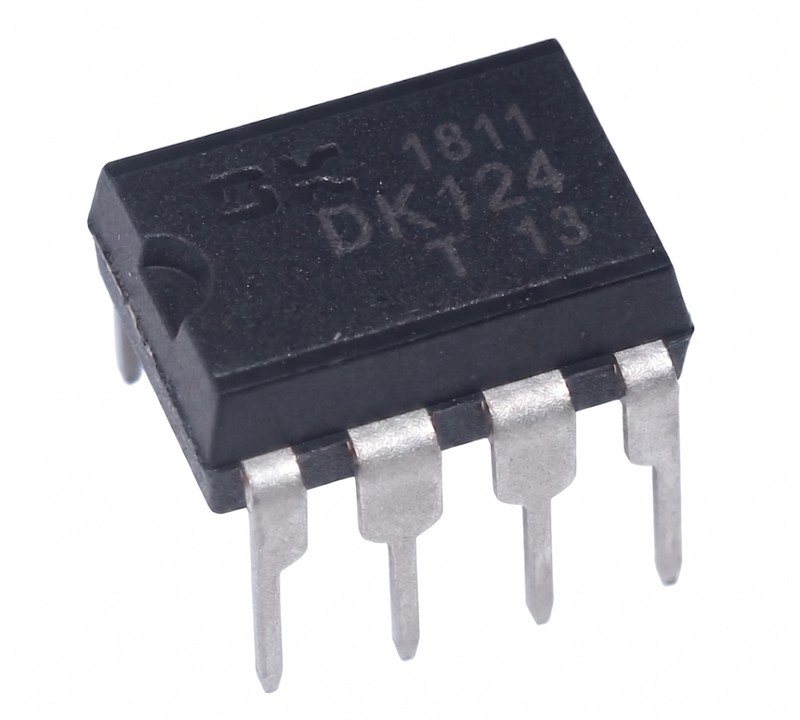

DK124 — це високоефективна мікросхема ШІМ-контролера, яка широко використовується для побудови надійних імпульсних блоків живлення (AC-DC) та драйверів для світлодіодного освітлення. Як і молодші моделі цієї серії, вона має високий ступінь інтеграції: в одному стандартному корпусі DIP-8 поєднано логічну частину та потужний високовольтний силовий транзистор, розрахований на напругу до 700В. Це дозволяє суттєво спростити схему пристрою та зменшити його розміри.

На відміну від малопотужних аналогів (наприклад, DK106), мікросхема DK124 здатна забезпечити значно більшу вихідну потужність — до 24 Вт при роботі від стандартної мережі змінного струму (85–265В). Це робить її чудовим вибором для живлення яскравих LED-панелей, вуличних світильників та побутової електроніки. Чіп оснащений усіма необхідними сучасними системами захисту: від короткого замикання на виході, перевантаження, перенапруги та перегріву кристала.

Основні технічні характеристики:

• Тип мікросхеми: AC-DC ШІМ-контролер із вбудованим силовим транзистором.

• Вхідна напруга: AC 85 В – 265 В.

• Максимальна вихідна потужність: до 24 Вт.

• Максимальна напруга вбудованого ключа: 700 В.

• Вбудовані функції захисту: Від КЗ, перевантаження по струму, перенапруги та перегріву.

• Тип корпусу: DIP-8 (вивідний монтаж, Through Hole).

Де найчастіше використовується:

• Драйвери живлення потужних світлодіодних ламп, прожекторів та LED-панелей.

• Блоки живлення для цифрових DVB-T2 тюнерів, роутерів, медіаприставок.

• Мережеві адаптери та зарядні пристрої середньої потужності.

• Блоки живлення плат керування побутовою технікою (холодильники, кондиціонери).

Порада від майстра: Оскільки мікросхема DK124 працює з потужністю до 24 Вт, навантаження на внутрішній силовий транзистор є досить серйозним. Якщо мікросхема вийшла з ладу (пробитий транзистор між виводами стоку та витоку), недостатньо просто її замінити. Причиною вибуху ключа майже завжди є несправність демпферного ланцюга (снаббера) — це резистор, високовольтний керамічний конденсатор та швидкий діод (часто FR107 або HER107), які підключені паралельно первинній обмотці трансформатора. Якщо цей діод пробиває, або конденсатор втрачає ємність, імпульс зворотної напруги (який може перевищувати 1000В) миттєво спалює внутрішній ключ DK124 на 700В. Перевірте ці деталі перед увімкненням!
