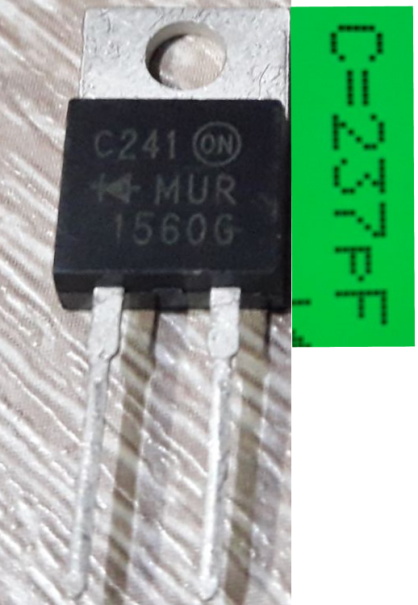

Діод MUR1560 (15A 600V) надшвидкий Ultra-fast випрямний корпус TO-220AC

Діод MUR1560 (15A, 600V) надшвидкий Ultra-fast випрямний, корпус TO-220AC

MUR1560 — це потужний надшвидкий випрямний діод (Ultra-fast recovery rectifier), спеціально розроблений для використання у високочастотних імпульсних пристроях силової електроніки. Головною перевагою цього компонента є екстремально малий час зворотного відновлення (близько 60 нс). Завдяки цьому діод здатен ефективно працювати на високих частотах перемикання з мінімальними втратами енергії та низьким виділенням тепла.

Цей діод виконаний у популярному вивідному корпусі TO-220AC (2 контакти) та розрахований на роботу з постійним прямим струмом до 15 А при максимальній зворотній напрузі до 600 В. Він є незамінною деталлю при конструюванні та ремонті потужної електротехніки.

Основні технічні характеристики:

• Тип діода: Надшвидкий (Ultra-fast).

• Максимальний прямий струм ($I_F$): 15 А.

• Максимальна зворотна напруга ($V_R$): 600 В.

• Час зворотного відновлення ($t_{rr}$): ~60 нс.

• Пряме падіння напруги ($V_F$): ~1.5 В (максимально).

• Тип корпусу: TO-220AC (2 виводи, для наскрізного монтажу).

Де найчастіше використовується:

• Зварювальні інвертори (у колах випрямлення та захисту).

• Потужні імпульсні блоки живлення (ІБЖ / SMPS) та комп’ютерні блоки ATX.

• Модулі корекції коефіцієнта потужності (PFC).

• Системи безперебійного живлення (UPS) та перетворювачі постійного струму (DC-DC).

Порада від майстра: Оскільки діод розрахований на струми до 15 А, він виділяє тепло і потребує встановлення на алюмінієвий радіатор. Зверніть увагу: металева спинка-підкладка корпусу TO-220AC електрично з’єднана з катодом (вивод №2). Якщо радіатор заземлений або на нього кріпляться інші компоненти, обов’язково використовуйте теплопровідну діелектричну прокладку (силіконову чи слюдяну) та ізолюючу шайбу-втулку під кріпильний гвинт, щоб уникнути короткого замикання.
