Резистор багатообертовий 10k 3296W підстроювальний

Резистор багатообертовий 10k 3296W підстроювальний

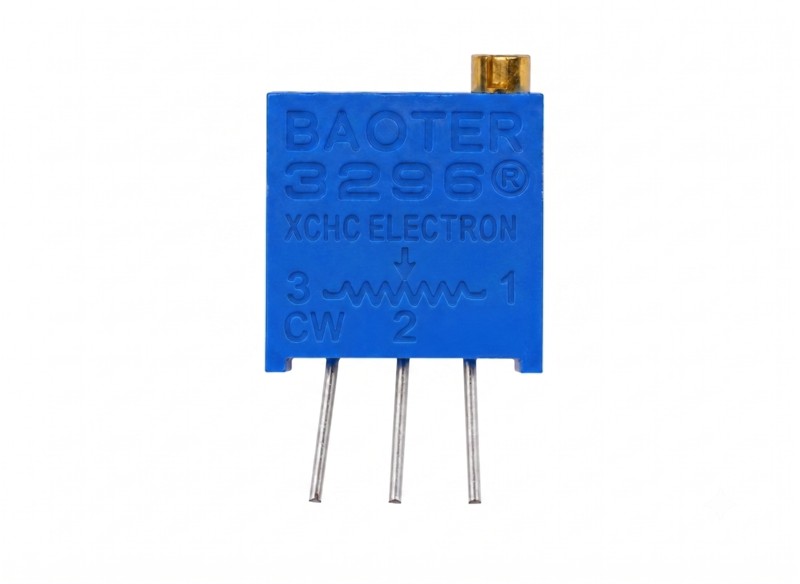

Багатообертовий підстроювальний резистор 3296W (номінал 10 кОм) — це прецизійний (високоточний) радіокомпонент, призначений для максимально точного та плавного налаштування напруги, струму або опору в електронних схемах. Щоб пройти весь діапазон від 0 до 10 кОм, необхідно зробити близько 25–30 повних обертів латунного гвинта, що дозволяє налаштовувати параметри буквально до сотих часток вольта.

Резистивний елемент виготовлений із металокераміки (cermet), що гарантує високу температурну стабільність та довговічність. Компонент виконаний у стандартному корпусі серії 3296W (гвинт розташований зверху) і має три виводи під пайку на плату. На корпусі цей номінал традиційно позначається кодом 103 (10 * 10^3 = 10 000 Ом).

Основні технічні характеристики:

• Модель: 3296W (маркування 103).

• Тип резистора: Підстроювальний, багатообертовий, металокерамічний.

• Повний номінальний опір: 10 кОм (10 000 Ом).

• Тип характеристики (регулювання): Лінійна.

• Кількість каналів: 1 (моно).

• Кількість обертів гвинта: ~25-30.

• Монтаж: В отвори на друкованій платі (THT).

Де найчастіше використовується:

• Ремонт та калібрування популярних DC-DC перетворювачів напруги (наприклад, модулів на базі LM2596, XL4015, XL6009).

• Налаштування контрастності популярних символьних дисплеїв (LCD 1602, 2004).

• Встановлення порогу спрацьовування у модулях реле та різних датчиках (температури, світла, вологості).

• Балансування аудіоапаратури та вимірювальних приладів.

Порада від майстра: Номінал 10 кОм (маркування 103) — це абсолютний бестселер і найпопулярніший багатообертовий резистор. Якщо ви випадково відламали регулювальний гвинт на китайському модулі DC-DC перетворювача (або він просто вийшов з ладу і напруга стрибає), з імовірністю 95% вам потрібен саме резистор 3296W-103. Нагадуємо, що резистор має вбудовану запобіжну муфту: якщо ви крутите гвинт і чуєте тихе рівномірне “клацання” — ви дійшли до крайнього положення (0 або 10 кОм), деталь не зламана, механізм просто прокручується вхолосту для захисту.
