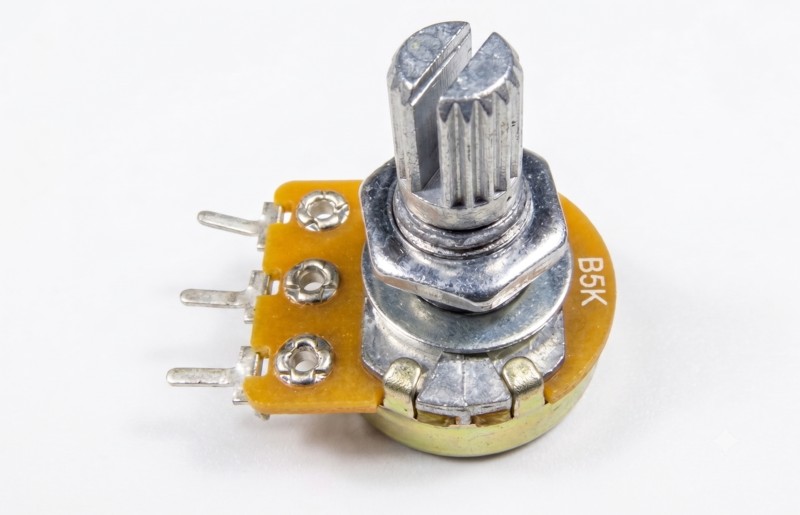

Резистор B5K WH148 змінний потенціометр лінійний 5 кОм

Резистор B5K WH148 змінний потенціометр лінійний 5 кОм

Змінний потенціометр WH148 B5K — це один із найзатребуваніших радіокомпонентів для конструювання та ремонту електроніки. Це класичний однооборотний резистор закритого типу, який забезпечує плавне регулювання параметрів електричного кола. Маркування “B5K” вказує на те, що номінальний опір між крайніми контактами становить 5 кОм (5000 Ом), а зміна опору відбувається за лінійним законом (на половині оберту ручки опір складе рівно 2.5 кОм).

Модель є одноканальною (моно) і оснащена трьома виводами під пайку. Металевий вал із рифленням (шліцами) стандартного діаметру чудово підходить для встановлення більшості декоративних ручок, а різьба на корпусі дозволяє надійно зафіксувати потенціометр на лицьовій панелі пристрою.

Основні технічні характеристики:

• Модель: WH148.

• Тип резистора: Змінний, однооборотний, одноканальний (моно).

• Повний номінальний опір: 5 кОм (5000 Ом).

• Тип характеристики (регулювання): Лінійна (індекс “B”).

• Кількість контактів: 3 (під пайку).

• Монтаж: Врізний на панель (гайка і шайба в комплекті) або безпосередньо на плату.

Де найчастіше використовується:

• Створення дільників напруги для аналогових входів Arduino, ESP8266 та інших мікроконтролерів (номінал 5 кОм є ідеальним балансом для 5V логіки).

• Ремонт джойстиків, пультів керування авіамоделями та іграшок.

• Налаштування порогу спрацьовування у різних саморобних датчиках.

• Регулювання ШІМ-сигналу в димерах та контролерах швидкості моторів.

Порада від майстра: Номінал 5 кОм (B5K) є чи не найоптимальнішим для проєктів на мікроконтролерах. Якщо ви підключаєте потенціометр до аналогового піна (Analog In) плати Arduino для зчитування кута повороту, він не буде споживати зайвий струм (як резистори на 1 кОм), але й не буде збирати зайві наведення і шуми (як високоомні на 50 або 100 кОм). Нагадуємо про базове правило безпеки: цей компонент має дуже малу робочу потужність (близько 0.125 Вт). Використовуйте його виключно для керування інформаційним сигналом, а не для прямого підключення лампочок чи вентиляторів.
