Резистор B50k WH148 змінний потенціометр лінійний 50 кОм

Резистор B50k WH148 змінний потенціометр лінійний 50 кОм

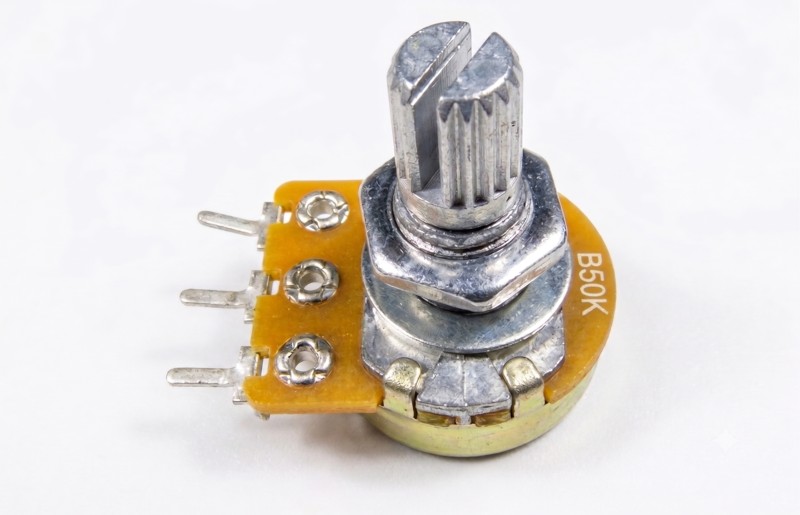

Змінний потенціометр WH148 B50K — це популярний і надійний однооборотний резистор, призначений для плавного налаштування параметрів в електронних пристроях. Дана модель є одноканальною (моно) і має номінальний повний опір 50 кОм (50 000 Ом).

Роз’єм має 3 контакти під пайку, що дозволяє використовувати його як у ролі класичного реостата (зміна опору), так і в ролі дільника напруги. Стандартний вал із зубцями сумісний із більшістю декоративних пластикових та металевих ручок.

Основні технічні характеристики:

• Модель: WH148.

• Тип резистора: Змінний, однооборотний, одноканальний (моно).

• Повний номінальний опір: 50 кОм (50 000 Ом).

• Тип характеристики (регулювання): Лінійна (індекс “B”).

• Кількість контактів: 3 (під пайку).

• Монтаж: Врізний на панель (гайка і шайба в комплекті) або на плату.

Де найчастіше використовується:

• Налаштування чутливості в різних датчиках та модулях (освітленості, звуку, руху).

• Керування частотою в генераторах сигналів та ШІМ-контролерах.

• Створення дільників напруги для аналогових входів мікроконтролерів (Arduino, ESP32).

• Ремонт побутової техніки, вимірювальних приладів та іграшок.

Порада від майстра: У ваших вхідних даних була вказана логарифмічна характеристика, проте важливо внести ясність: маркування B50K в азійському стандарті означає саме лінійну залежність (Linear). Це означає, що при повороті ручки на 50%, опір складе рівно 25 кОм. Якщо ж для вашого проєкту (наприклад, для плавного регулювання гучності звуку під слух людини) потрібна саме логарифмічна крива, вам слід шукати потенціометри з маркуванням A50K. Також, як і з усіма резисторами цієї серії, пам’ятайте про малу потужність (до 0.125 Вт) — не підключайте через нього навантаження (мотори, лампи) безпосередньо!
