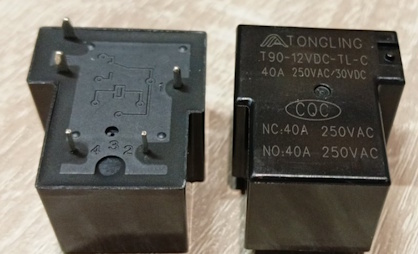

Силове електромагнітне реле T90-12VDC-TL-C — це потужний комутаційний пристрій, призначений для керування високонавантаженими електричними ланцюгами. Завдяки масивним внутрішнім контактам, це реле здатне комутувати струми до 40 Ампер при напрузі 250В змінного струму (AC) або 30В постійного струму (DC). Керування при цьому здійснюється від безпечної низьковольтної котушки на 12 Вольт.

Реле має 5 контактів під пайку на друковану плату та працює за схемою перекидного контакту (SPDT), маючи нормально розімкнутий (NO) та нормально замкнутий (NC) виводи. Воно є ідеальним рішенням для силової електроніки, де стандартних реле на 10А критично не вистачає.

Основні технічні характеристики:

• Модель: T90-12VDC-TL-C.

• Напруга керування (котушки): 12 В (DC – постійний струм).

• Максимальна комутована напруга: 250 В (AC) / 30 В (DC).

• Максимальний комутований струм: до 40 А (NO контакт) / до 30 А (NC контакт).

• Кількість контактів: 5 pin (під пайку на плату).

• Тип контактів: 1 перекидний (COM, NO, NC).

• Конструкція: Пилозахищений пластиковий корпус.

Де найчастіше використовується:

• Керування потужними ТЕНами (водонагрівачі, електрокотли, теплові гармати, сауни).

• Системи промислової автоматики та керування потужними електродвигунами (насоси, компресори).

• Автомобільна та тракторна електроніка (реле стартера, підігрів сидінь, потужна оптика).

• Силові щити в системах “Розумний дім”.

Порада від майстра: Струм у 40 Ампер — це колосальне навантаження (майже 9 кВт у мережі 220В). Якщо ви впаюєте це реле у свою саморобну друковану плату, стандартної мідної доріжки не вистачить — вона миттєво випарується! Обов’язково підсилюйте силові доріжки на платі: густо лудіть їх припоєм, а краще — додатково припаюйте поверх доріжки товстий мідний дріт між контактом реле та клемою підключення. Також, якщо навантаження індуктивне (потужний двигун) або ємнісне, залишайте запас потужності щонайменше у 30-40%, щоб контакти не “залипли” від пускових струмів. І не забувайте про захисний діод паралельно котушці на 12В для захисту вашого керівного транзистора!
