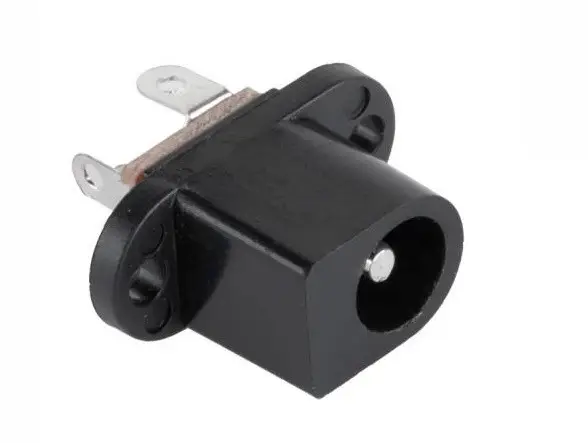

Гніздо живлення 018 5.5*2.1мм панельне

Гніздо живлення 018 5.5*2.1мм панельне

Панельне гніздо живлення DC 5.5×2.1 мм (модель 018) — це один із найпопулярніших та найзручніших роз’ємів для організації живлення постійного струму в різноманітній електроніці. Цей конектор ідеально підходить для прийому живлення від стандартних мережевих адаптерів (блоків живлення) зі штекером 5.5х2.1 мм.

Головна перевага цієї моделі — конструкція для монтажу на лицьову панель або стінку корпусу. Завдяки наявності різьби та кріпильної гайки, гніздо надійно та жорстко фіксується в круглому отворі, унеможливлюючи продавлювання роз’єму всередину корпусу при підключенні штекера. Деталь виготовлена з термостійкого пластику та оснащена трьома металевими виводами під пайку.

Основні технічні характеристики:

• Тип роз’єму: Гніздо живлення (DC Power Jack).

• Модель/Тип: 018 (панельне з гайкою).

• Форм-фактор: 5.5 x 2.1 мм (Зовнішній діаметр штекера 5.5 мм / Внутрішній штир 2.1 мм).

• Тип монтажу: На панель (фіксація гайкою), під пайку.

• Кількість контактів: 3 pin.

• Максимальний робочий струм: до 3 А.

• Максимальна робоча напруга: до 30 В (DC).

Де найчастіше використовується:

• Створення саморобних лабораторних блоків живлення та зарядних пристроїв.

• Переведення портативної електроніки, світильників та іграшок на живлення від мережі.

• Проєкти Arduino, корпуси для модулів розумного дому.

• Ремонт побутової техніки, де оригінальне гніздо було вирване з плати.

Порада від майстра: Багатьох новачків ставить у глухий кут наявність трьох контактів на цьому гнізді, хоча від блоку живлення йде лише “плюс” і “мінус”. Навіщо третій? Третій контакт — це механічний перемикач внутрішньої батареї. Коли ви вставляєте штекер, він фізично відгинає пружину і відключає внутрішній акумулятор пристрою, перемикаючи його на роботу від мережі. Якщо вам не потрібна функція відключення батареї, а потрібно просто подати живлення, використовуйте лише два контакти: центральний штир (це завжди «Плюс») та бічний нерухомий контакт (це «Мінус»). Третій (пружинний) контакт просто залиште порожнім. Для 100% впевненості перед пайкою “продзвоніть” контакти мультиметром із вставленим штекером.
