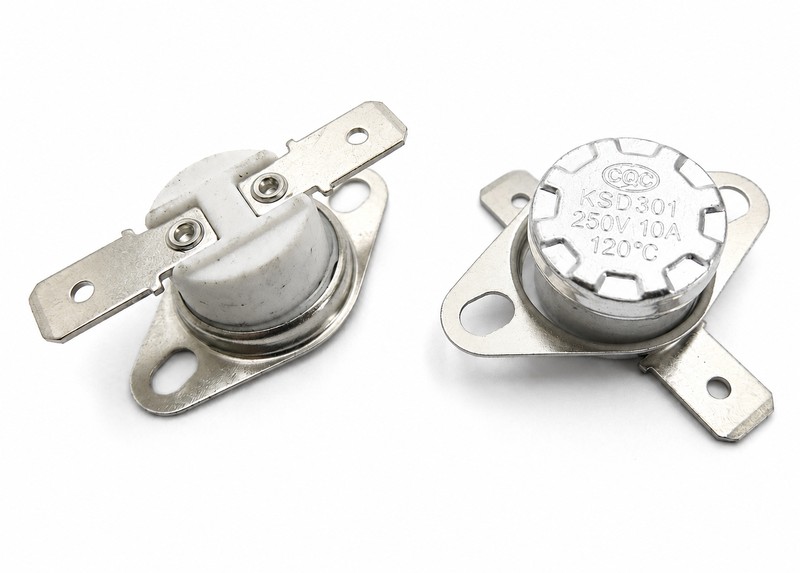

Ksd301 120° термореле керамічне нормально замкнуте 250V 10A термостат

Ksd301 120° термореле керамічне нормально замкнуте 250V 10A термостат

KSD301 (120°C, NC) — це надійний біметалевий термостат (термореле), призначений для автоматичного контролю температури та захисту електрообладнання від перегріву. Головна перевага цієї конкретної моделі — термостійкий керамічний корпус. На відміну від стандартних бакелітових (пластикових) реле, кераміка не плавиться, не виділяє запаху та не деформується при тривалому впливі високих температур, що робить цей датчик ідеальним для встановлення в дуже гарячих зонах.

Датчик має контакти типу NC (Normally Closed — нормально замкнуті). Це означає, що у звичайному (холодному) стані контакти реле з’єднані, і пристрій пропускає через себе електричний струм (увімкнено). Коли температура поверхні, до якої притиснутий термостат, досягає заданої позначки у 120°C, біметалева пластина всередині миттєво вигинається і розмикає ланцюг, вимикаючи живлення. Після того, як пристрій охолоне на 15–30 градусів, контакти автоматично замкнуться знову, відновлюючи роботу.

Основні технічні характеристики:

• Модель: KSD301.

• Температура спрацьовування (розмикання): 120°C.

• Стан контактів: Нормально замкнуте (NC / Normally Closed).

• Максимальна робоча напруга: 250 В (змінний струм).

• Максимальний струм навантаження: 10 А.

• Матеріал корпусу: Кераміка (підвищена термостійкість).

• Тип кріплення: Рухомий (або фіксований) металевий фланець.

Де найчастіше використовується:

• Потужні бойлери, водонагрівачі та парогенератори.

• Електричні печі, духові шафи, промислові електроплитки.

• Кавоварки, термопоти та фритюрниці.

• Масляні обігрівачі, теплові гармати та калорифери.

Порада від майстра: Як швидко перевірити це реле? Оскільки це нормально замкнутий тип (NC), при кімнатній температурі воно має «дзвонитися» тестером (мультиметр покаже нульовий опір). При нагріванні до 120°C ви почуєте чітке клацання — контакт розімкнеться, і тестер перестане дзвонитися. Важливі нюанси монтажу: керамічний корпус дуже крихкий, тому ніколи не перетягуйте кріпильні гвинти, інакше він просто лусне. Для забезпечення швидкої та точної реакції на температуру обов’язково нанесіть тонкий шар термопасти (наприклад, КПТ-8) на металеве дно реле перед тим, як прикрутити його до нагрівача. І пам’ятайте про навантаження: хоч реле і розраховане на 10А (до 2.2 кВт), при роботі з ТЕНами потужністю понад 1.5 кВт краще використовувати реле не напряму, а для керування котушкою магнітного пускача — так контакти KSD301 ніколи не підгорять.
