Балансир 7S Li-Ion 60mA, резистивна плата балансування акумуляторів

Балансир 7S Li-Ion 60mA, резистивна плата балансування акумуляторів

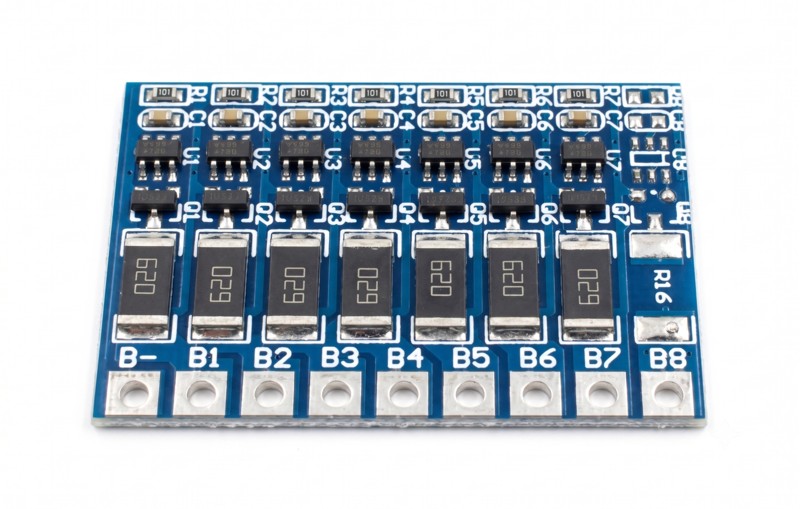

Плата резистивного балансира 7S (60 мА) — це спеціалізований електронний модуль, розроблений для вирівнювання напруги на комірках літій-іонних (Li-Ion) акумуляторів, з’єднаних послідовно (7 комірок, номінальна напруга збірки 24В / максимальна 29.4В). Цей модуль є незамінним доповненням до стандартної плати захисту (BMS), якщо остання не має вбудованої функції балансування або має занадто слабкий струм вирівнювання.

Плата працює за принципом пасивного балансування: як тільки напруга на одній із банок досягає порогу повного заряду (близько 4.2 В), модуль підключає паралельно до неї розрядний резистор. Резистор “стравлює” зайву енергію у вигляді тепла зі струмом 60 мА, не даючи цій комірці перезарядитися, і дозволяє слабшим банкам у цей час “наздогнати” лідера та повністю зарядитися.

Основні технічні характеристики:

• Кількість комірок (збірка): 7S (7 послідовно з’єднаних акумуляторів).

• Тип акумуляторів: Li-Ion / Li-Po (літій-іонні / літій-полімерні).

• Напруга спрацьовування балансира: ~4.2 В на комірку (±0.03 В).

• Струм балансування: 60 мА (0.06 А).

• Тип балансування: Пасивне (резистивне / розсіювання тепла).

Де найчастіше використовується:

• Збірка та ремонт акумуляторів для електровелосипедів, гіробордів та електросамокатів на 24V.

• Модернізація акумуляторних батарей електроінструменту.

• Створення потужних портативних зарядних станцій та джерел безперебійного живлення (ДБЖ).

• Встановлення в пару до дешевих BMS-плат, які не вміють самостійно балансувати комірки.

Порада від майстра: Найважливіше правило при встановленні резистивного балансира — охолодження! Оскільки струм 60 мА стравлюється через нагрівання SMD-резисторів на платі, під час закінчення заряджання модуль стає гарячим. Ніколи не примотуйте цю плату впритул до акумуляторів скотчем і не заливайте її товстим шаром термоклею чи монтажної піни. Залиште повітряний зазор або ізолюйте її термостійким каптоновим скотчем, інакше тепло від плати почне руйнувати найближчий акумулятор 18650. І пам’ятайте: ця плата не замінює BMS (вона не захищає від короткого замикання чи глибокого розряду), а працює лише разом із нею!
