Балансир 3S плата резистивна Li-Ion 4.2V 60mA

Балансир 3S плата резистивна Li-Ion 4.2V 60mA

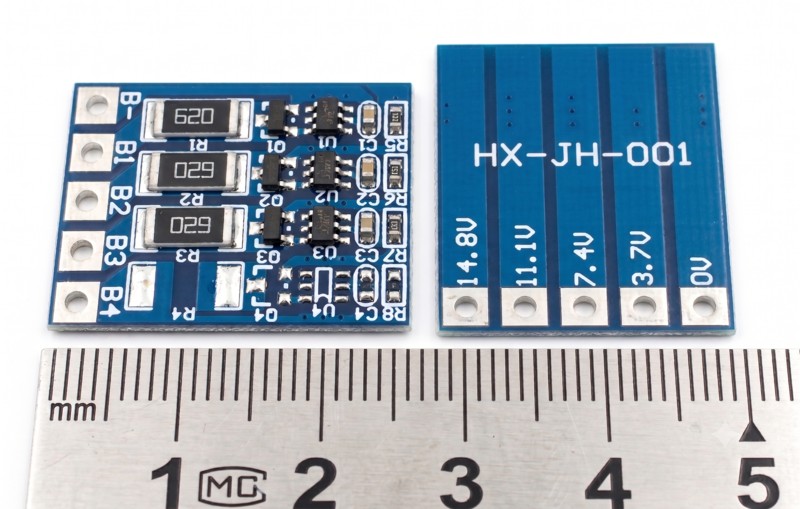

Плата пасивного резистивного балансира 3S — це компактний та надійний модуль, призначений для вирівнювання напруги в акумуляторних збірках, що складаються з трьох послідовно з’єднаних літій-іонних (Li-Ion) елементів (номінальна напруга 3.7В, максимальна — 4.2В).

Головне завдання цієї плати — запобігти перезаряду окремих комірок. Коли напруга на будь-якому з акумуляторів досягає порогового значення 4.2 Вольта, балансир автоматично активується і починає «скидати» зайву енергію через вбудовані SMD-резистори. Струм балансування для цієї моделі становить 60 мА, що є оптимальним показником для збірок середньої ємності, забезпечуючи м’яке та безпечне вирівнювання заряду без екстремального перегріву.

Модуль може використовуватися як самостійний пристрій або працювати в парі з платою захисту BMS, яка не має вбудованої функції балансування.

Основні технічні характеристики:

• Тип балансування: Пасивне (резистивне).

• Кількість комірок: 3S (3 послідовно з’єднані акумулятори).

• Хімія акумуляторів: Li-Ion (літій-іонні).

• Напруга спрацьовування: 4.2 В (на кожну комірку).

• Струм балансування: 60 мА.

• Тип виконання: Безкорпусна плата для вбудовування.

Де найчастіше використовується:

• Модернізація та ремонт акумуляторів для шурупокрутів та електроінструменту.

• Складання батарей для радіокерованих моделей (RC-техніка).

• Створення портативних джерел живлення та PowerBank.

• Обслуговування акумуляторних збірок для ехолотів та систем освітлення.

Порада від майстра: Головний секрет таких балансирів — їхня універсальність завдяки можливості “каскадного” підключення! Якщо вам потрібно збалансувати збірку з більшою кількістю послідовних комірок (наприклад, 5S), а під рукою є лише плати 3S, ви можете взяти два таких балансири і підключити їх з накладанням. Тобто крайній плюсовий контакт першої плати підключається до тієї ж точки акумулятора, що й перший мінусовий контакт другої плати. Таке перекриття полюсів абсолютно безпечне та допустиме (навіть більше ніж на одну комірку), і обидві плати працюватимуть як єдиний балансир на 5S. Також пам’ятайте: при роботі резистори розсіюють зайву енергію у вигляді тепла, тому не замотуйте плату в щільні шари ізоляційної стрічки, залиште їй можливість охолоджуватися.
