Esr тестер t7

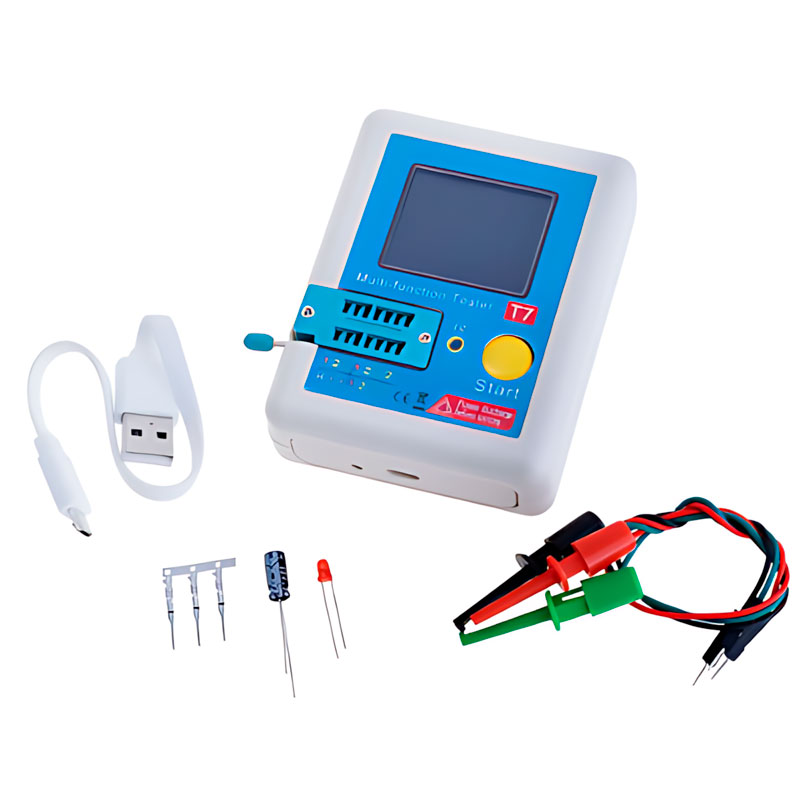

lcr Тестер SUNLEPHANT T7 для полупроводников, конденсаторов.

Может измерять триоды, диоды, резисторы, переменные резисторы, конденсаторы, катушки индуктивности, тиристоры, полевые транзисторы, двойные диоды, светодиоды и т. д.

Возможности тестера T7:

– Автоматически определяет транзисторы NPN и PNP, полевые транзисторы, диоды, двойные диоды, тиристоры и симисторы, а также автоматически определяет распределение выводов вышеуказанных радиоелементов.

– Прибор может проверить коэффициент усиления тока с общим эмиттером, пороговое напряжение база-эмиттер и ток утечки коллектор-эмиттер транзисторов NPN и PNP.

– Идентификация транзисторов Дарлингтона по пороговому напряжению база-эмиттер транзистора и коэффициенту усиления высокого тока.

– Обнаруживает встроенные защитные диоды силовых и полевых транзисторов.

– Проверяэт пороговое напряжение проводимости затвор-исток полевого транзистора, сопротивление проводимости сток-исток и емкость затвор-исток.

– Одновременно может измерить максимум 2 резистора, поэтому можно измерить и трехконтактный регулируемый резистор. Если регулируемый резистор отрегулирован до конечной точки, можно измерить только одно значение сопротивления.

– Диапазон измерения сопротивления составляет от  0,1 Ом до 50 МОм

– Диапазон измерения емкости конденсаторов: 25пФ-100000мкФ, разрешение 1пФ.

– Измеряет ESR конденсаторов емкостью более 90 нФ. Разрешение измеряемой величины ESR  0,01 Ом.

– Для конденсаторов емкостью более 5000 пФ также отображается скорость падения напряжения после зарядки. Это значение может отражать добротность (значение Q) конденсатора.

Конденсаторы емкостью менее 25 пФ также могут быть проверены. Для этого теста сначала необходимо подготовить конденсатор емкостью 30 пФ, сначала протестировать конденсатор емкостью 30 пФ, затем подключить к нему параллельно измеряемый конденсатор и снова вычесть измеренное значение конденсатора емкостью 30 пФ из полученного значения.

– Светодиоды также изображаются в виде диодных графических символов, и их напряжение проводимости намного выше, чем у обычных диодов.

– Одновременно измеряйте индуктивность резисторов  сопротивлением ниже 2100 Ом, диапазон измерения от 0,01 мГн до 20 Гн.

Процесс проверки занимает около 2 секунд. Для больших конденсаторов и катушек индуктивности потребуется больше времени.

– Измерение постоянного напряжения до 4,5 В

Для тиристора и симистора можно определить только распределение контактов, а ток срабатывания тиристора или проверяемого симистора должен быть меньше тока, который может обеспечить тестер. Тестер может обеспечить максимальный ток срабатывания 6 мА.

В блоке отображения используется цветной дисплей с разрешением 160×128 пикселей.

Питание организовано на литиевом аккумуляторе. Зарядка производится через type c разъем.
