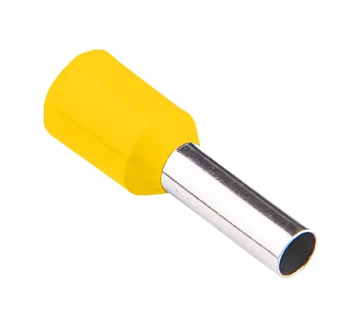

E25 гільза наконечник кабельний втулковий НШВІ 2.5мм2

E25 гільза наконечник кабельний втулковий НШВІ 2.5мм2

Втулковий кабельний наконечник НШВІ (наконечник штирьовий втулковий ізольований) — це незамінний елемент для професійного та безпечного монтажу багатожильних мідних дротів. При затисканні дротів у гвинтові клеми автоматичних вимикачів, розеток, магнітних пускачів чи клемних колодок тонкі мідні жилки часто скручуються, ламаються або перерізаються гвинтом, що призводить до поганого контакту та нагрівання. Наконечник НШВІ збирає всі жилки в єдиний монолітний штир і захищає їх від пошкодження.

Модель розрахована на роботу з проводами перетином 2.5 мм². Трубчаста частина виготовлена з високоякісної електролітичної міді та покрита шаром гальванічного олова (лудіння), що надійно захищає метал від окислення та корозії. Наявність широкої пластикової манжети (ізоляційного фланця) у формі воронки полегшує введення багатожильного дроту всередину гільзи і повністю перекриває оголену ділянку ізоляції, виключаючи ризик короткого замикання між сусідніми контактами.

Основні технічні характеристики:

• Тип виробу: Наконечник кабельний втулковий ізольований (НШВІ / аналог E25).

• Перетин сумісного кабелю: 2.5 мм² (AWG 14).

• Матеріал гільзи: Мідь з гальванічним лудінням (олов’яне покриття).

• Матеріал ізоляції: Поліамід або ПВХ (термостійкий пластик).

• Особливості: Пластиковий фланец-воронка для зручного введення багатожильного дроту.

• Монтаж: Опресовування (обтискання) спеціальними кліщами (крімпером) з матрицею відповідного перетину.

Де найчастіше використовується:

• Підключення силових багатожильних дротів до автоматів, ПЗВ, реле напруги в електричних щитах.

• Монтаж розеток, вимикачів, люстр та побутової техніки.

• Підключення електрообладнання в автомобілях та сонячних електростанціях.

• Будь-які електромонтажні роботи, де використовується гнучкий багатожильний дріт.

Порада від майстра: Головне правило якісного монтажу з НШВІ — жодної пайки перед опресовуванням! Деякі новачки намагаються спочатку залудити кінчик багатожильного дроту припоєм, а потім вставити його в гільзу і обжати. Цього робити категорично не можна! Припой під тиском гвинта в клемі з часом «пливе» (деформується), через що з’єднання слабшає, починає іскрати і грітися. Правильно зачистити дріт на довжину гільзи, рівно скрутити пальцями жилки, повністю вставити в наконечник (щоб мідь виглядала з носика на 0.5–1 мм) і надійно обжати спеціальним інструментом (крімпером з квадратним або трапецієподібним профілем).
