Датчик насоса реле контролю рівня води ne555 модуль 12В

Датчик насоса реле контролю рівня води ne555 модуль 12В

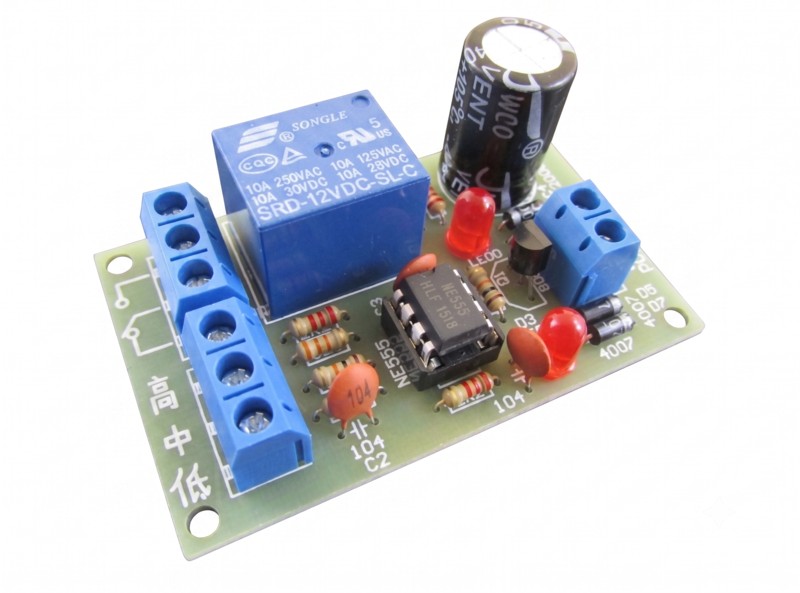

Модуль контролю рівня рідини на мікросхемі NE555 — це просте, надійне та бюджетне рішення для автоматизації процесів наповнення або відкачування води. Ця плата призначена для автоматичного керування водяним насосом або електромагнітним клапаном залежно від рівня рідини в резервуарі (баку, колодязі, басейні тощо). Модуль живиться від стандартної напруги 12 Вольт і має на борту силове електромагнітне реле, яке здатне комутувати потужні навантаження (наприклад, мережеві насоси 220В).

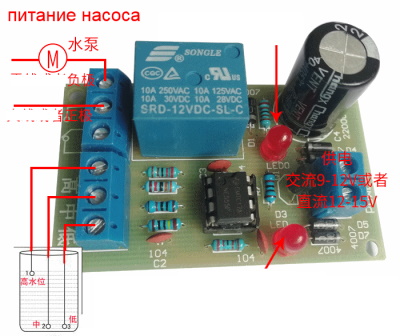

Принцип роботи базується на вимірюванні провідності самої води. До плати підключаються датчики (зонди), які опускаються в резервуар на задані рівні (нижній, верхній та загальний мінус). Коли вода замикає контакти, мікросхема таймера NE555 подає сигнал на реле, яке вмикає або вимикає насос, автоматично підтримуючи необхідний об’єм води без вашої участі.

Основні технічні характеристики:

• Тип пристрою: Автоматичне реле / контролер рівня води.

• Керуюча мікросхема: NE555 (надійний аналоговий таймер).

• Напруга живлення модуля: 12 В (постійний струм / DC).

• Максимальне навантаження реле: 10 А / 250 В (AC) або 10 А / 30 В (DC).

• Принцип дії: Кондуктометричний (замикання контактів через воду).

• Індикація: Світлодіоди наявності живлення та спрацьовування реле.

Де найчастіше використовується:

• Автоматичне наповнення баків для поливу на дачах та в теплицях.

• Системи дренажу та відкачування води з підвалів або погребів.

• Автоматизація подачі води в акваріумах та системах гідропоніки.

• Захист насосів від “сухого ходу” (роботи без води).

Порада від майстра: Найчастіше запитання — які використовувати датчики? Для простого тестування в якості датчиків у воду можна занурити просто зачищені мідні дроти. Але пам’ятайте про фізику: при протіканні струму через воду відбувається електроліз, і мідь дуже швидко окислиться та розчиниться, контакт зникне. Для довговічної роботи обов’язково зробіть датчики з матеріалів, що не піддаються електролізу! Ідеальний бюджетний варіант — закріпити на кінцях дротів графітові щітки (від старих електродвигунів чи болгарок) або навіть звичайний товстий графітовий стрижень від олівця. Також чудово підійдуть шматки дроту з нержавіючої сталі (наприклад, велосипедні спиці з нержавійки).
