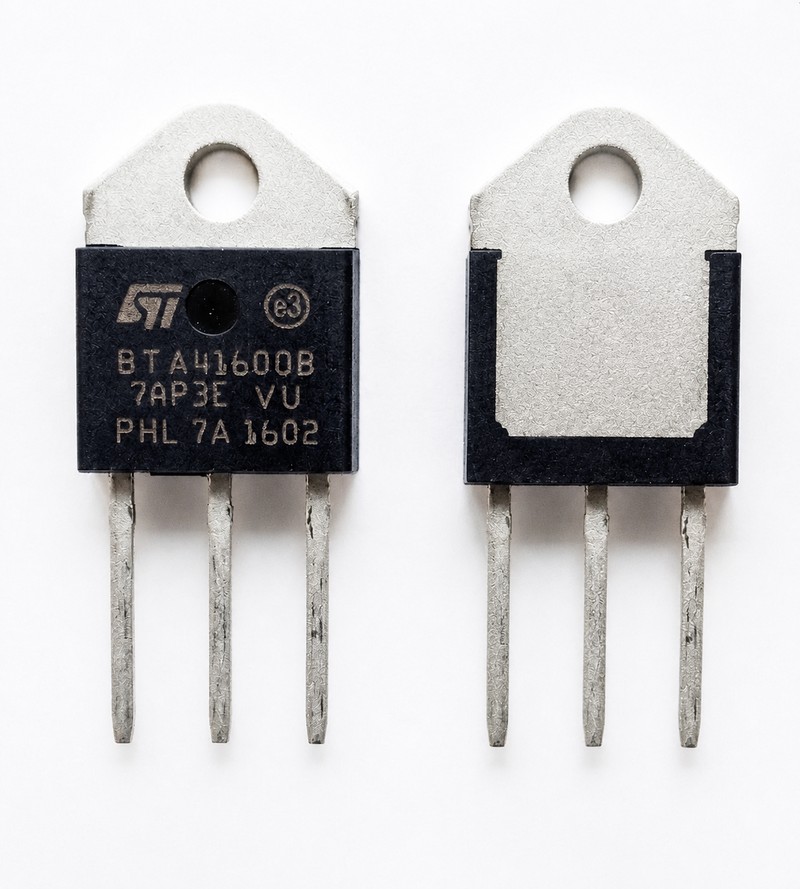

BTA41-600 Симістор 40А 600В TO-3P

BTA41-600 Симістор 40А 600В TO-3P

BTA41-600B — це надпотужний напівпровідниковий прилад (симетричний тиристор / TRIAC), призначений для комутації та плавного регулювання змінного струму в електромережах. Цей компонент є справжнім «важковаговиком» у світі силової електроніки: він здатний пропускати через себе колосальний робочий струм до 40 Ампер (що еквівалентно навантаженню майже 9 кВт у мережі 220В) і витримує пікову напругу до 600 Вольт.

Струм керування затвором (Igt) становить 50 мА (з максимальними піками до 100 мА), що дозволяє легко керувати цим гігантом за допомогою стандартних оптосимісторних розв’язок. Найважливішою перевагою серії BTA (на відміну від BTB) є те, що металева підложка (фланець) мікросхеми електрично ізольована від внутрішнього кристала надійною керамічною прокладкою, яка витримує пробій до 2500В. Це дозволяє безпечно прикручувати симістор до заземленого радіатора без використання слюдяних прокладок.

Основні технічні характеристики:

• Тип компонента: Симістор (TRIAC).

• Модель: BTA41-600B.

• Максимальний струм (It RMS): 40 А.

• Максимальна зворотна напруга (Vdrm): 600 В.

• Струм керування затвором (Igt): 50 мА (номінальний) / 100 мА (максимальний).

• Тип корпусу: TO-3P (TOP3) — з ізольованим фланцем.

• Робоча температура кристала (Tj): від -40°C до +125°C.

Де найчастіше використовується:

• Апарати для точкового зварювання (спотери) з мікроконтролерним керуванням.

• Регулятори потужності (димери) для промислових ТЕНів, бойлерів та електропечей.

• Плавний пуск (Soft-start) та регулювання обертів потужних асинхронних колекторних двигунів.

• Твердотільні реле (SSR) високої потужності власної збірки.

Порада від майстра: Хоча в характеристиках гордо заявлено 40 Ампер, пам’ятайте: при струмі понад 10-15А симістор працює як праска! На ньому падає близько 1.5В, що при струмі 40А дасть 60 Ватт чистого тепла. Без гігантського радіатора (бажано з кулером) і якісної термопасти він згорить за лічені хвилини. І ще одне: для безпечного керування BTA41-600B з мікроконтролера (наприклад, Arduino) завжди використовуйте оптопари. Якщо вам потрібно просто вмикати/вимикати нагрівач — беріть оптосимістор MOC3041 (з вбудованим детектором переходу через нуль, щоб не було перешкод у мережі). А якщо потрібне плавне регулювання (димування) — використовуйте MOC3021/MOC3023 без детектора нуля, плюс схему синхронізації з мережею.
