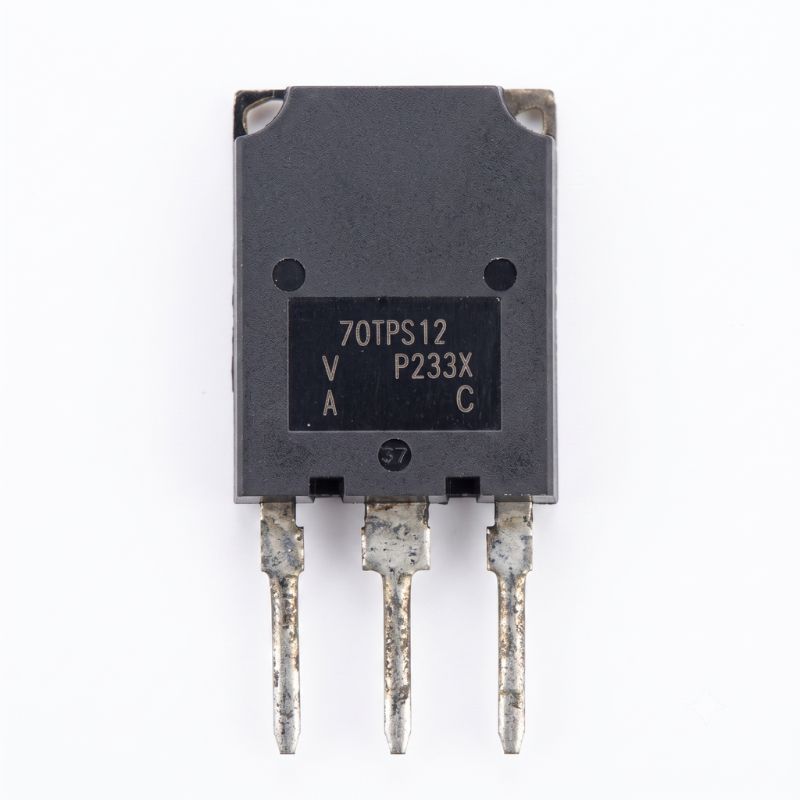

Б/в Тиристор 70TPS12

Б/в Тиристор 70TPS12 70A 1200V TO-247

Тиристор 70TPS12 — це надзвичайно потужний напівпровідниковий прилад (керований діод), призначений для комутації та керування великими струмами в силовій електроніці. Зверніть увагу: ця деталь є Б/В (демонтована з робочого промислового обладнання). Вторинне використання оригінальних компонентів такого класу — це найкращий вибір для ремонту. Ви отримуєте деталь із гарантовано оригінальним кристалом, здатним витримати заявлені навантаження, на відміну від дешевих копій, які часто згоряють при першому ж запуску.

Цей тиристор здатен працювати з колосальним безперервним струмом до 70 Ампер та витримує високу напругу до 1200 Вольт. Компонент виконаний у масивному корпусі TO-247 (іноді позначається як SUPER-247), який спеціально розроблений для ефективної передачі тепла на радіатор.

Основні технічні характеристики:

• Стан: Б/В (оригінал, демонтований, перевірений на відсутність КЗ).

• Тип приладу: Тиристор (SCR — кремнієвий керований вентиль).

• Максимальний робочий струм (It): 70 А.

• Максимальна зворотна напруга (Vrrm): 1200 В.

• Струм керуючого електрода (Igt): близько 100 мА.

• Тип корпусу: TO-247 (вивідний, під масивний радіатор).

Де найчастіше використовується:

• Потужні зварювальні апарати (інвертори та напівавтомати).

• Промислові пристрої плавного пуску (софт-стартери) для великих електродвигунів.

• Потужні зарядні та пускозарядні пристрої для вантажних АКБ.

• Системи керування нагрівальними елементами та регулятори змінної напруги.

Порада від майстра: Головна відмінність тиристора від транзистора полягає в тому, що після подачі короткого імпульсу на керуючий електрод, тиристор відкривається і залишається у такому стані, поки струм через нього не впаде майже до нуля (навіть якщо сигнал управління вже зник). Зверніть увагу: перевірити такий потужний тиристор на повноцінне відкриття за допомогою звичайного мультиметра часто неможливо! Його струм утримання набагато більший, ніж може видати батарейка тестера. Але ви завжди можете впевнено “продзвонити” його на відсутність короткого замикання (пробою) між анодом і катодом. Оскільки прилад розрахований на 70 Ампер, при роботі під навантаженням він виділятиме величезну кількість тепла. Використання великого алюмінієвого радіатора та якісної термопасти — абсолютно обов’язкова умова!
