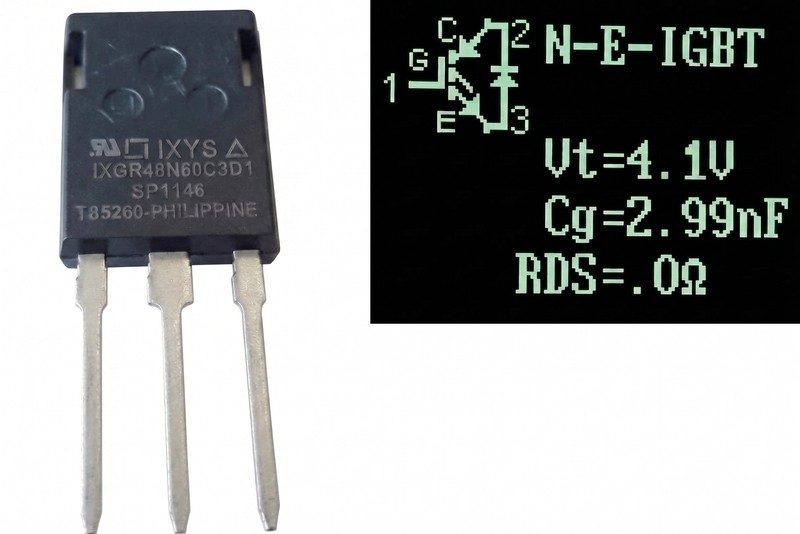

IXGR48N60C3D1 IGBT 600v 56a транзистор IXYS TO-247

IXGR48N60C3D1 IGBT 600V 56A транзистор IXYS TO-247

IXGR48N60C3D1 — це високопродуктивний біполярний транзистор з ізольованим затвором (IGBT) від провідного виробника силової електроніки, компанії IXYS. Він поєднує в собі переваги двох технологій: легкість керування, як у польових транзисторів (MOSFET), та низькі втрати на провідність, характерні для біполярних транзисторів. Компонент розрахований на напругу до 600 Вольт та безперервний струм до 56 Ампер.

Індекс “D1” у маркуванні вказує на наявність інтегрованого ультрашвидкого антипаралельного діода (Fast Recovery Diode), що робить його ідеальним для роботи з індуктивними навантаженнями. Завдяки технології GenX3™ цей транзистор оптимізований для перемикання на високих частотах із мінімальними втратами енергії.

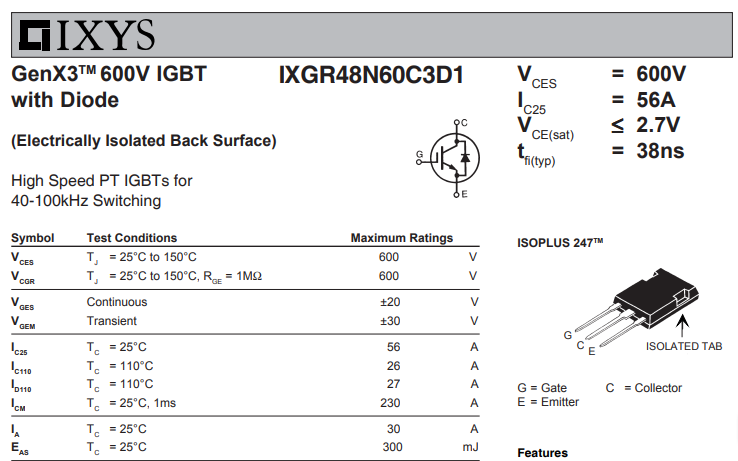

Основні технічні характеристики:

• Тип транзистора: IGBT із вбудованим швидким діодом.

• Максимальна напруга колектор-емітер (Vces): 600V.

• Максимальний струм колектора (Ic): 56A (при 25°C).

• Напруга насичення колектор-емітер (Vce(sat)): типово 2.3V.

• Максимальна потужність розсіювання (Pd): 130 Вт.

• Тип корпусу: ISOPLUS247 / TO-247 (вивідний монтаж, електрично ізольований).

Де найчастіше використовується:

• Ремонт та конструювання зварювальних інверторів (забезпечує стабільну дугу та витримує високі частоти).

• Промислові джерела безперебійного живлення (ДБЖ / UPS).

• Індукційні нагрівачі та системи корекції коефіцієнта потужності (PFC).

• Силові приводи керування потужними асинхронними електродвигунами.

Порада від майстра: Буква “R” у назві IXGR означає фірмовий корпус ISOPLUS247 від IXYS. Зовні він виглядає як стандартний TO-247, але має одну колосальну перевагу: його задня металева підкладка електрично ізольована від кристала транзистора (тримає пробій до 2500V)! Це означає, що при монтажі на загальний радіатор вам не потрібно використовувати діелектричні слюдяні чи силіконові прокладки, які погіршують тепловіддачу. Достатньо нанести тонкий шар якісної термопасти і прикрутити транзистор безпосередньо до металу. Проте пам’ятайте, що керування цим IGBT вимагає спеціалізованого драйвера, здатного видавати відповідний струм для перезаряду ємності затвора.
