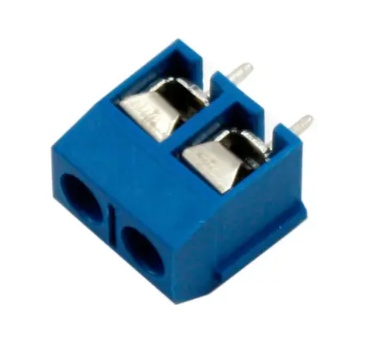

KF301-2P Клемник гвинтовий, 2 контакти, 250В 10А

KF301-2P Клемник гвинтовий, 2 контакти, 250В 10А

KF301-2P — це надзвичайно популярний та зручний розбірний клемник для друкованого монтажу, призначений для швидкого, надійного і багаторазового підключення кабелів без використання пайки. Конструкція розрахована на наскрізний монтаж (THT) безпосередньо в отвори плати (шаг виводів зазвичай становить 5.0 мм або 5.08 мм), де вона утворює міцний і стабільний роз’єм для силових чи сигнальних ліній.

Колодка має 2 окремі контакти, кожен з яких оснащений потужним гвинтовим затискачем. Завдяки цьому провід надійно фіксується всередині металевої шахти за допомогою притискної пластини, що виключає пошкодження жил і гарантує відмінний електричний контакт. Корпус виготовлений з якісного ударостійкого та вогнетривкого пластику, який витримує нагрівання під час пайки та експлуатації. Головна особливість клемників KF301 — це їхня модульність: завдяки бічним пазам «ластівчин хвіст» ви можете легко об’єднувати кілька таких колодок у блоки з будь-якою кількістю контактів (наприклад, з’єднати дві штуки на 2p і отримати блок на 4p).

Основні технічні характеристики:

• Тип компонента: Гвинтовий клемник для плати (PCB Screw Terminal Block).

• Модель: KF301-2P.

• Кількість контактів (полюсів): 2 pin (2p).

• Крок контактів: 5.0 мм / 5.08 мм.

• Максимальна робоча напруга: 250 В.

• Максимальний струм: 10 А.

• Переріз дротів, що підключаються: від 0.5 до 2.5 мм² (AWG22–AWG14).

• Тип монтажу: Наскрізний (DIP / виводи на плату) + гвинтовий затискач для кабелю.

Де найчастіше використовується:

• Плати живлення та комутації в аматорських і промислових пристроях.

• Підключення живильних дротів, датчиків, моторизованих модулів до плат Arduino та ESP32.

• Світлодіодне освітлення (LED-драйвери, підключення стрічок та блоків живлення 12В/24В).

• Ремонт побутової техніки та створення власних силових плат (розподіл ліній 220В малої потужності).

Порада від майстра: Клемники KF301 чудово підходять для більшості завдань, але майте на увазі обмеження за струмом. Хоча виробник заявляє до 10 Ампер, для тривалого навантаження (особливо в мережі 220В) краще обмежувати струм на рівні 6-7 Ампер, щоб гвинтові контакти не нагрівалися через перехідний опір. Під час закручування гвинтів не докладайте надмірної сили, інакше ви можете зірвати різьбу в латунній вставці або перерізати тонкі жилки багатожильного дроту. Обов’язково залуджуйте багатожильні дроти припоєм або використовуйте обтискні наконечники (гільзи НШВІ) перед затисканням у клемник — «голий» багатожильний дріт під гвинтом з часом деформується, ослаблює контакт і починає іскрити.
