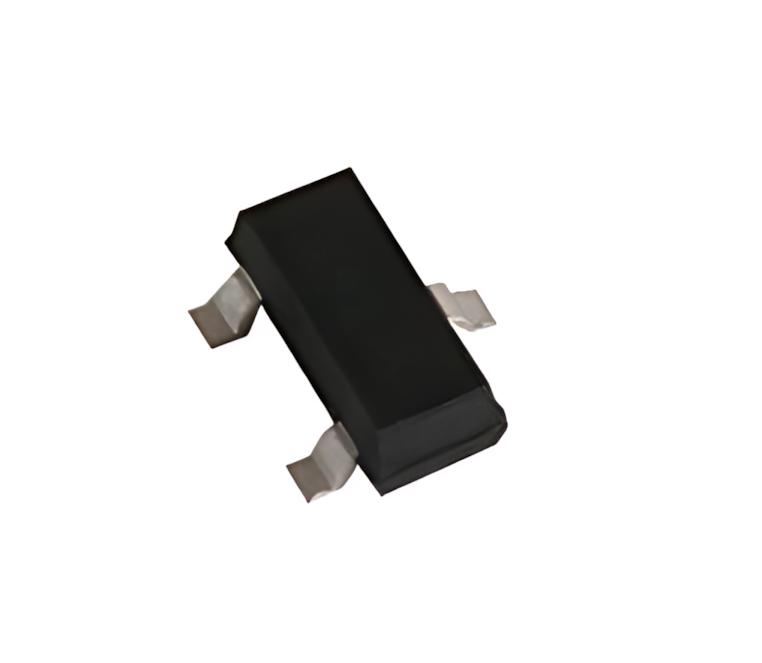

Транзистор SI2302 (A2SHB) SOT-23 SMD

Транзистор SI2302 (A2SHB) SOT-23 SMD

Польовий транзистор SI2302 — це один із найпопулярніших мініатюрних N-канальних MOSFET транзисторів для поверхневого монтажу (SMD). Цей компонент є справжнім хітом у сучасній портативній електроніці завдяки низькому опору відкритого каналу та низькій пороговій напрузі затвора (Logic-Level). Це означає, що транзистор може повноцінно відкриватися безпосередньо від логічних рівнів 3.3 В або 5 В, що робить його ідеальним ключем для керування навантаженням прямо з виводів мікроконтролерів (Arduino, ESP8266, ESP32, STM8) без використання додаткових драйверів.

Незважаючи на свої крихітні розміри (корпус SOT-23), SI2302 здатний комутувати струм до 2.3 Ампера та витримувати напругу до 20 Вольт, розсіюючи при цьому потужність до 1.3 Вт. На корпусі компонента нанесено стандартне заводське маркування A2SHB, за яким його легко ідентифікувати на платах.

Основні технічні характеристики:

• Модель: SI2302.

• Маркування на корпусі: A2SHB.

• Тип транзистора: MOSFET, N-канал (N-channel).

• Корпус: SOT-23 (SMD).

• Граничний стабільний струм (Id): 2.3 А.

• Гранична керована напруга стік-витік (Vds): 20 В.

• Гранична напруга керування затвор-витік (Vgs): ±8 В.

• Гранична потужність розсіювання (Pd): 1.3 Вт.

Де найчастіше використовується:

• ШІМ-керування (PWM) світлодіодними стрічками та модулями.

• Комутація малопотужних колекторних двигунів, соленоїдів та реле в робототехніці.

• Схеми захисту та контролери заряду літій-іонних акумуляторів (BMS).

• Ремонт материнських плат, планшетів, смартфонів та електронних сигарет.

Порада від майстра: Маркування A2SHB — це те, що ви найчастіше побачите на згорілій деталі під час ремонту китайської електроніки. Якщо на платі перестав крутитися кулер або світитися світлодіод, у 90% випадків пробитий саме цей “малюк”. При проєктуванні власних схем з мікроконтролерами обов’язково ставте між затвором (Gate) і землею (GND) стягуючий резистор номіналом 10-100 кОм. Затвор MOSFET-транзистора працює як конденсатор: якщо його залишити “висіти в повітрі”, він збере статику або наведення, і транзистор може мимовільно відкритися, що призведе до неконтрольованого увімкнення навантаження або короткого замикання. Крім того, при пайці уникайте синтетичного одягу — польові транзистори дуже бояться статичної електрики.
