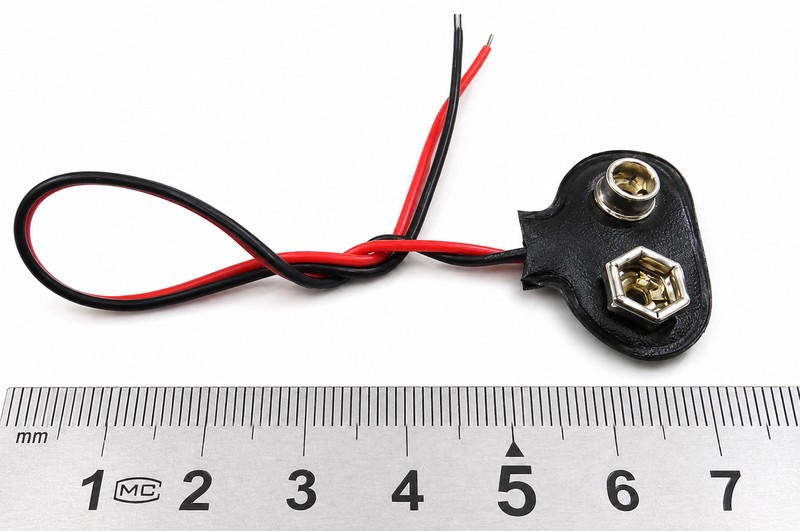

Контакт «Крона» 9V с проводами

Контакт «Крона» 9V с проводами, разъем (клипса) для батарейки, коннектор питания

Разъем (клипса) для батарейки типа «Крона» (9V) — это универсальный коннектор питания, предназначенный для быстрого и надежного подключения 9-вольтовых элементов питания (стандарт 6F22) к электронным устройствам. Клипса оснащена двумя стандартными кнопочными контактами, которые плотно защелкиваются на клеммах батарейки, обеспечивая бесперебойную подачу тока даже при вибрациях.

Модуль поставляется с уже припаянными гибкими медными проводами (обычно длиной 10-15 см). Провода имеют классическую цветовую маркировку: красный для положительного контакта («плюс») и черный для отрицательного («минус»). Контактная площадка надежно изолирована плотным материалом (кожзамом или мягким пластиком), что предотвращает случайные короткие замыкания внутри корпуса устройства.

Основные технические характеристики:

• Совместимость: Батарейки и аккумуляторы типа «Крона» 9V (6F22).

• Тип коннектора: Нажимная клипса (Snap-on).

• Длина проводов: ~10-15 см.

• Маркировка проводов: Красный (VCC / +), Черный (GND / -).

• Материал площадки: Изоляционный пластик / искусственная кожа.

• Концы проводов: Зачищены и подготовлены под лужение/пайку.

Где чаще всего используется:

• Ремонт измерительных приборов (мультиметров, тестеров, пирометров).

• Восстановление питания в детских радиоуправляемых игрушках и пультах.

• Подключение активных звукоснимателей в электрогитарах и гитарных педалях.

• Создание самодельных электронных устройств, питание плат Arduino и макетирование (DIY).

Совет от мастера: Самая частая причина выхода из строя таких клипс — человеческий фактор. Когда батарейка садится, многие пытаются отсоединить ее, просто с силой стягивая за сами провода. Из-за этого тонкие медные жилки быстро отрываются от металлических заклепок внутри площадки. Всегда снимайте клипсу, поддевая ее пальцами за саму изоляционную основу сбоку от контактов! А перед впаиванием новой клипсы на плату не забудьте пропустить провода через специальное фиксирующее отверстие в корпусе прибора (если оно там предусмотрено), чтобы снять механическую нагрузку с места пайки.
