*K 24H часы таймер

период 24 часа до 5 периодов времени
питание от 5 до 60 В
есть батарейка, энергонезависимая память

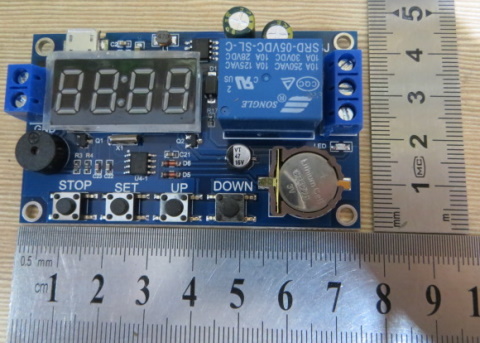

Реле времени,  с индикатором и часами с функцией будильника.
если не запоминает и не выходит с настройки (мигает ERR) значет нетак задано время
OPE должно быть раньше чем CLE
например хочу бойлер включать токо на ночной тариф с 23-00 до 6-00

програма Р1, OPE = 6-00, CLE = 23-00
OPE: время замыкания реле CLE: время размыкания реле
Период времени: от PE-1 до PE-5, 5 периодов времени
“—-“: функциональный экран

P-1: каждый день реле OPE замыкается / выходной импульс реле CLE отключено / выходной импульс

P-2: реле OPE замкнуто / выходной импульс реле CLE отключено / выходной импульс в тот же день

P-3: Какой день месяца и день: реле OPE замкнуто / выходной импульс Реле CLE отключено / выходной импульс

P-4: С какого дня месяца по какой день месяца, в какое время каждый день начинается и в какое время заканчивается: реле OPE замыкается / выходной импульс Реле CLE отключается / выходной импульс

P-5: С какого дня месяца по какой день дня, в какое время начинается и заканчивается в какое время: реле OPE замкнуто / выходной импульс Реле CLE отключено / выходной импульс

Примечание: время / дата окончания (CLE)> время / дата начала (OPE)

1. Как установить время

В интерфейсе таймера нажмите и удерживайте ВНИЗ:

1. После того, как система замигает «YEA», она войдет в интерфейс настройки времени. В это время мигают последние две цифры «года», отрегулируйте с помощью DOWN, UP (поддержка длительного нажатия);

2. Кратковременно нажмите SET, и система начнет мигать «dAE», а затем войдет в интерфейс настройки «Месяц / День». В это время «Месяц» мигает непрерывно, и его можно отрегулировать с помощью ВНИЗ и ВВЕРХ (поддерживает длительное нажатие);

3. Короткое нажатие SET, в это время мигает «День», отрегулируйте с помощью ВНИЗ, ВВЕРХ (поддержка длительного нажатия);

4. Кратковременно нажмите SET, система замигает «HOU», а затем войдет в интерфейс настройки «Hour / Minute». В это время «Hour» будет мигать непрерывно, и его можно отрегулировать с помощью DOWN и UP (поддерживает длительное нажатие. );

5. Короткое нажатие SET, в это время мигает «минута», отрегулируйте ВНИЗ, ВВЕРХ (поддержка длительного нажатия), в это время короткое нажатие SET, повторите шаг 1;

6. После длительного нажатия SET и отпускания время будет изменено в соответствии с установленными параметрами, и интерфейс настройки времени будет закрыт;

2. Как настроить параметры

В интерфейсе запуска времени нажмите и удерживайте кнопку SET в течение 2 секунд и отпустите, система войдет в интерфейс настройки параметров:

Шаг 1: Выберите период времени: PE-1 ~ PE-5 можно выбрать коротким нажатием клавиш UP и DOWN;

Шаг 2: Выберите режим: «—-» P-1 ~ P-5 (то есть период времени установлен в соответствующий режим), чтобы выбрать его коротким нажатием клавиш UP и DOWN; («— – «Средство заблокировать этот период времени)

Примечание:

Режим повтора для каждого часового пояса может быть выбран из «—-», P-1 ~ P-5; например: вы можете настроить одновременную работу 5 часовых поясов в режиме P-1 или позволить времени зона 1 Работа в режиме P-1, период времени 2 Работа в режиме P-2 и т.д .; это очень удобно и гибко, и может быть скомбинировано в любой комбинации в соответствии с вашими потребностями;

Шаг 3: После выбора режима кратковременно нажмите SET, чтобы войти в интерфейс настройки часового пояса, в интерфейсе настройки часового пояса коротко нажмите SET, чтобы переключить параметры, начальная временная точка «OPE», конечная временная точка «CLE», » dAE “информация о дате;

Шаг 4: После завершения настройки параметра выйдите из режима настройки, нажмите и удерживайте кнопку SET в течение 2 секунд, затем отпустите, проверьте правильность настройки параметра, сохраните параметр, если он допустим, и вернитесь к текущему времени. интерфейс; если параметр неверен, отобразится напоминание «ERR» (время / дата остановки) <= Время / дата начала сообщат об ошибке) Вернитесь к интерфейсу настройки параметров;

Примечание: время / дата окончания (CLE)> время / дата начала (OPE)

Дополнительная функция: любой период времени можно установить отдельно

В специальном интерфейсе настройки параметров (после второго шага) кратковременно нажмите кнопку STOP, чтобы переключить режим вывода:

OUT1: начальная точка включает реле, конечная точка выключает реле

OUT2: импульсный выход 1 с в момент времени

В специальном интерфейсе настройки параметров (после второго шага) нажмите и удерживайте кнопку STOP, чтобы переключить режим звонка:

bLL0: звонок запрещен

bLL1: включение звонка

Примечание. После звонка нажмите любую кнопку, чтобы отключить звонок.

Расширение функции кнопки СТОП:

Режим включения реле:

1. ВКЛ: реле включено во время срабатывания реле;

2. ВЫКЛ: реле запрещено проводить и всегда находится в выключенном состоянии;

Кратковременно нажмите кнопку СТОП на интерфейсе отображения времени, чтобы переключиться между ВКЛ и ВЫКЛ, текущее состояние будет мигать, а затем вернется к основному интерфейсу. (Эта функция является функцией аварийной остановки, одним ключом для открытия и закрытия реле)

После того, как реле запрещено проводить, после установки режима это будет функция будильника.

Спящий режим:

1. Спящий режим CP: в течение пяти минут, без каких-либо операций, цифровая трубка автоматически отключает дисплей, и программа работает нормально;

2. Обычный режим: цифровая трубка всегда включена для отображения;

На интерфейсе отображения времени нажмите и удерживайте кнопку STOP в течение 2 секунд, а затем отпустите ее, чтобы переключиться между состоянием CP и Od. Текущее состояние будет мигать, а затем вернется в основной интерфейс.

Вес модуля: 34 г
